Nova serija NV osigurača
Nova serija NV osigurača s poboljšanim prekidačkim kapacitetom, manjim gubicima snage i više različitih dizajna osigurača.  | Uroš Kovač Stručnjak za grupu proizvoda |

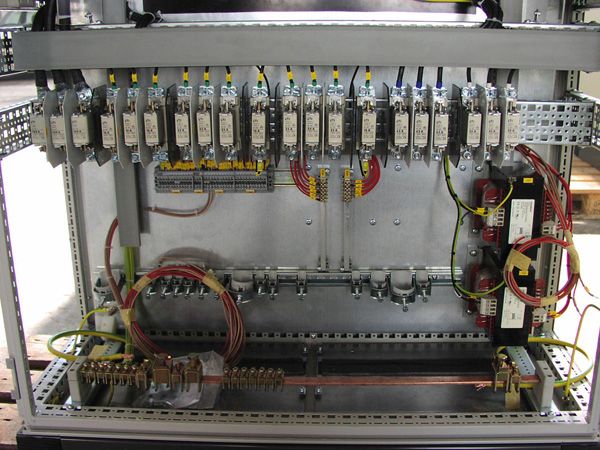

Korišćenje topljivih NV umetaka
Tačke topljenja NV sa gG karakteristikama se u osnovi koriste za zaštitu provodnika. Oni su namerno oslabljeni deo kola koji obezbeđuje prekid struje u slučaju preopterećenja ili kratkog spoja i na taj način štiti skuplje komponente kruga.

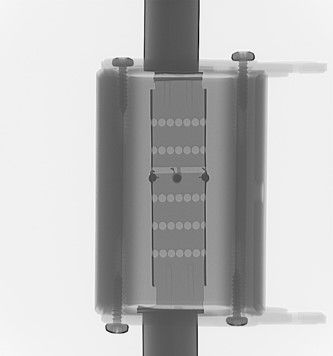

Komponente topljvih NV uložaka
- topljeni element
- steatitna baza
- kontaktni nož
- pokrov
- indikator
- silika pesak

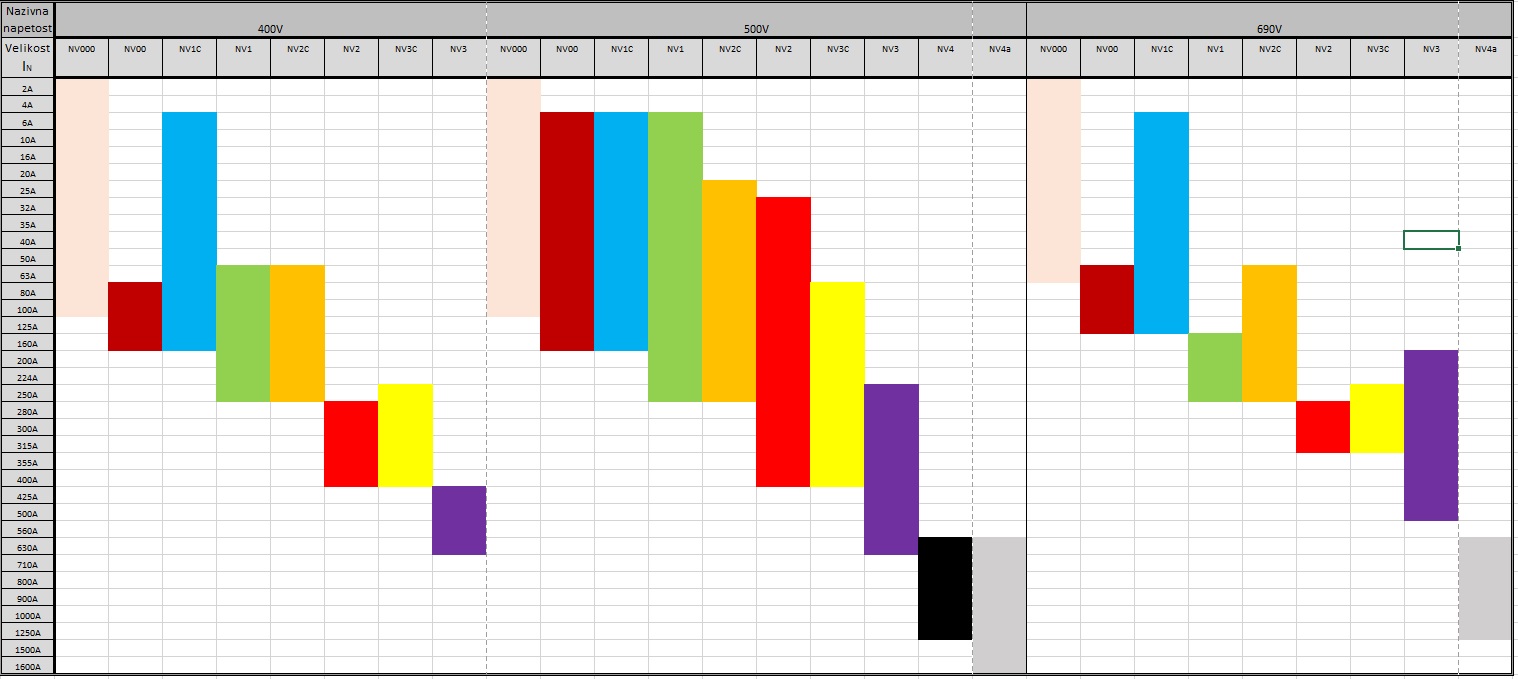

Nazivni naponi i nazivne struje
Postoje tri nazivna napona (400 V, 500 V i 690 V) i nazivne struje od 2 A do 1600 A. Najčešće se koriste osigurači za napon od 500V. Nadalje, na osnovu poklopca NV osigurači se dele i na izolirane i neizolirane.

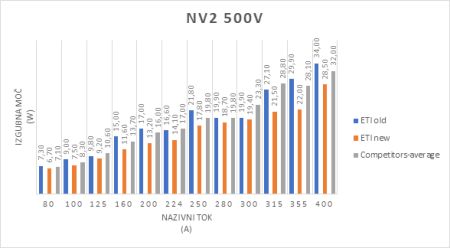

Poređenje gubitka snage
| U poređenju sa starim NV toplivim umecima, toplotni gubici su značajno smanjeni. Kao što se može videti na grafikonu, razlika u gubitku snage novih umetaka je čak i kod manjih amperaža. Više od toga što se amperaža povećava, to je značajnija razlika u gubitku snage koji je znatno niži od prosečnog umetka drugih proizvođača. |  |
Poboljšanje isklopnog kapaciteta
Na svim nazivnim naponima testirano je i ispitivanje maksimalnog kapaciteta okidanja od 120 kA i 690 V na nivou iznad standardnog napona - na oko 760 V.Ostale inovacije nove serije topljivih umetaka:
- Povećana operativna pouzdanost.- Uvedena je nova tehnologija taloženja lemilja, tj. spiralna primjena lemljenja.
- Elementi za taljenje prilagođeni su najboljoj mogućoj upotrebi takvih aplikacija za lemljenje.
IEC standard
Standard definiše sledeće veličine NV topljivih umetaka: NV000, NV00, NV0, NV1, NV2, NV3, NV4 i NV4a. Pored toga, za neke veličine postoje tzv. kompaktne verzije kao što su: NV 00C, NV1C, NV2C i NV3C.Sledeća ispitivanja su izvršena u skladu sa IEC standardom:
- ispitivanje isklopnih kapaciteta I1, I2, I3, I4 i I5,
- struja nepregorevanja - struja, gde topljivi patroni ne smeju pregoreti u uobičajeno vreme
- nazivna struja ili gornja struja pri kojoj mora osigurač sagorevati u uobičajeno vreme
- Minimalni i maksimalni integral
- Grejanje
- toplotna disipacija
- ciklična opterećenja

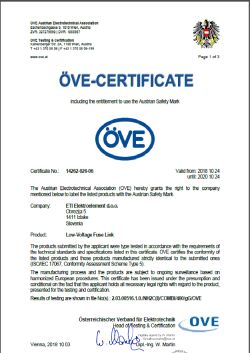

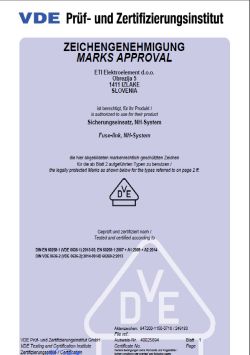

Sertifikati
