Kako efikasno zaštititi osvetljenje od prenapona
Zaštita od prenapona LED osvetljenja je veoma važna, jer sve prednosti ovih lampi nam pomažu vrlo malo ako ceo sistem prestane da radi u prvoj velikoj oluji.  | Aleksander Cilenšek Produktni vodja |
U oblasti ulične rasvete i signalizacije, LED tehnologija se sve više koristi, uglavnom zbog svoje dugovečnosti, nižih troškova održavanja i izuzetne energetske efikasnosti. Zbog toga što proizvode "usmereno" svetlo - svetlost koja se prenosi u jednom smeru umesto difuznog sjaja - LED diode se mogu koristiti za usmeravanje svetla u određene oblasti. Za razliku od kompaktnih fluorescentnih sijalica, mogu se prigušiti, omogućavajući veću fleksibilnost u kontroli nivoa osvetljenja. Neki gradovi su čak koristili LED svetla za kreiranje pametnih efekata, kao što su, na primer, povećati osvetljenost kada se pešak pojavi na prelazu. Uključivanjem solarnih ćelija, LED svetla mogu postati potpuno samoodrživa i čak poslati višak energije nazad u mrežu.
Kvalitet osvetljenja puteva (pravilno osvetljenje i minimiziranje negativnog uticaja na životnu sredinu) je pod uticajem nekoliko faktora. Na ovo mogu uticati, toplota, toplotna zaštita lampe, optika (određuje rastojanje između pojedinih lampi), boja emitovanog svetla (idealno je veoma topla bela boja koja je prijatna za ljude i životinje), efikasnost (zavisi od kvaliteta ugrađene jedinice za napajanje, koja mora da obezbedi pouzdan rad lampe čak iu ekstremni uslovi), očekivani životni vek i, poslednje ali ne i najmanje važno, prenaponska zaštita rasvete.
Obstajajo številni možni vzroki prenapetostnih pogojev:

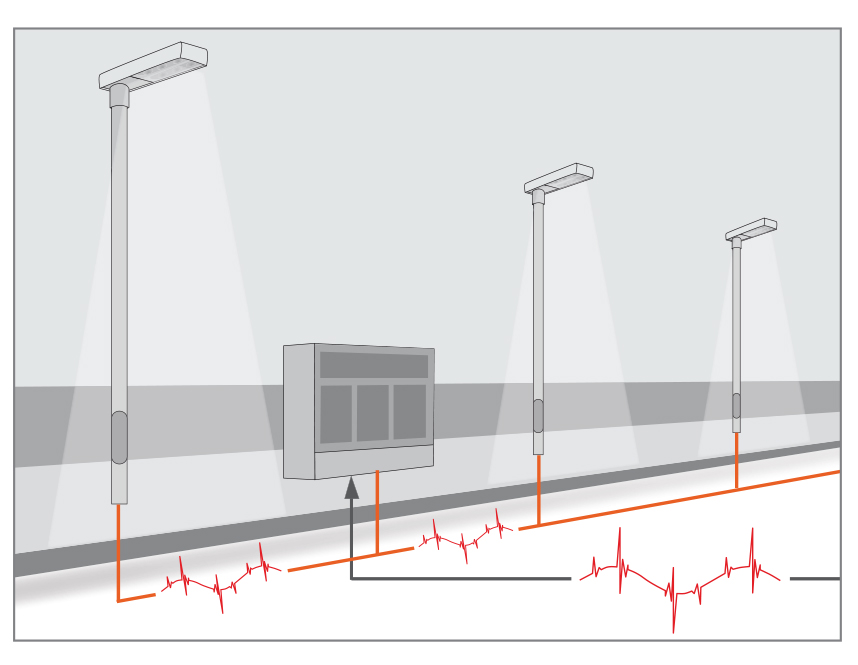

- prebacuje na sistem napajanja ili na obližnje industrijske objekte; proizvodi prenapone do 6 kV i događa se znatno češće od udara groma (i do nekoliko puta godišnje). U ovom slučaju, prenaponska zaštita je neophodna, jer su prema Osramu LED diode najčešće instalirane zaštite od prenapona do 4 kV (preciznije, IEC 60364-4-443 zahtijeva otpornost na prenapon do 1,5 kV za uređaje kategorije I, i do 2,5 kV za kategoriju II opreme).

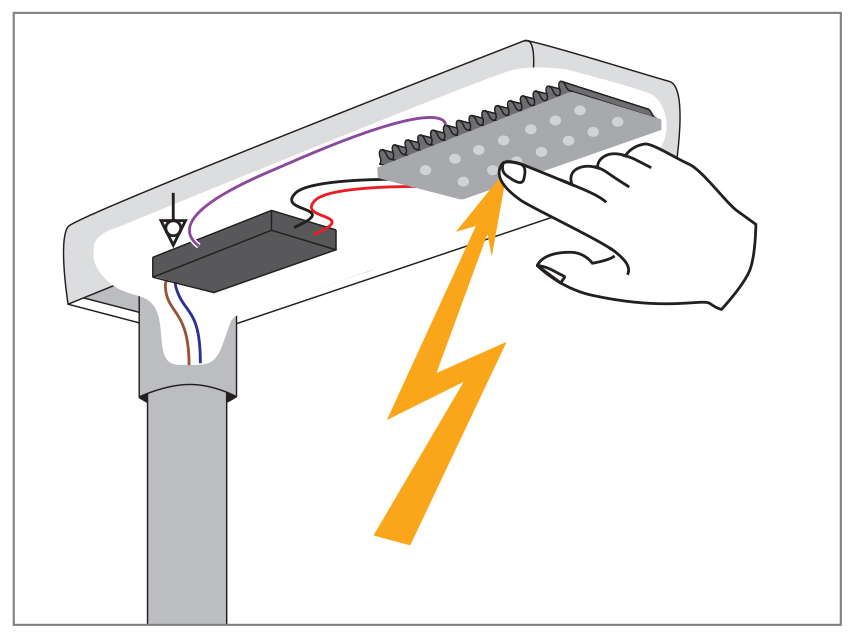

- Elektrostatičko pražnjenje, npr.

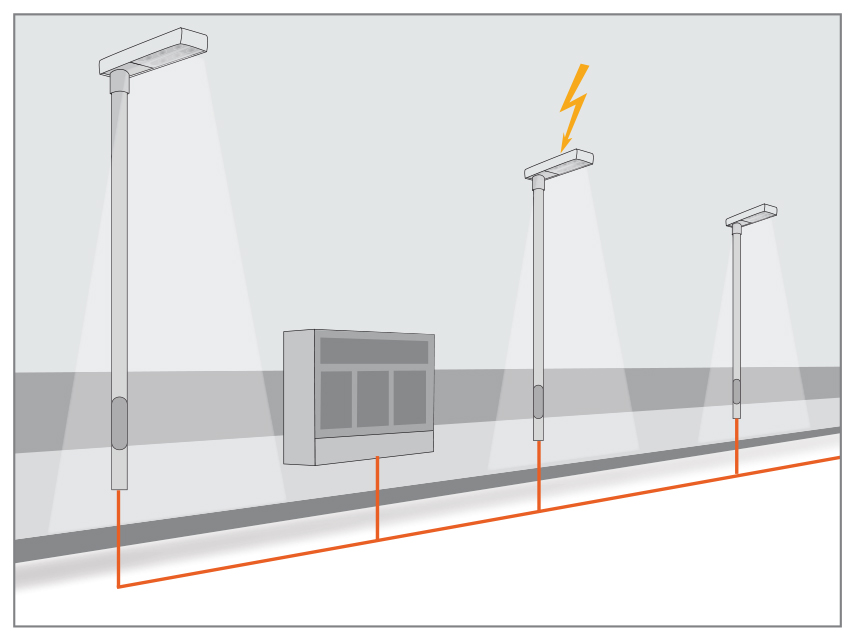

- Direktan udar groma u led svetlo ili naponski nabal; lampa je izložena prenaponu do 100kV, posledica takvog udara groma je obično uništenje svetiljke

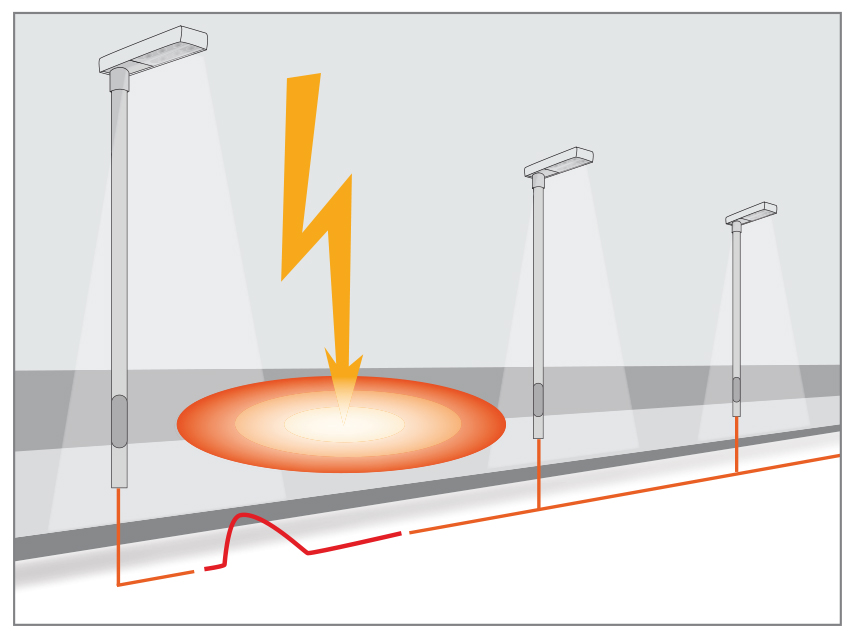

- indirektan udar groma u krugu od 2 km vodi do galvanske, induktivne i kapacitivne veze i to za posledicu ima pojavu visoko indukovanih napona
Kako zaštititi LED osvetljenje od prenapona:
Zaštita napajanja LED rasvete:
Zaštita od prenapona (1. nivo) je instalirana u glavnom ormaru, prvenstveno radi zaštite uređaja od prenapona mreže uzrokovanih atmosferskim pražnjenjima (djelimični direktni i indirektni utjecaji). Koristite odvodnike prenapona 1 + 2 (B + C) kao što su:
ETITEC V T12
ali
ETITEC B T12

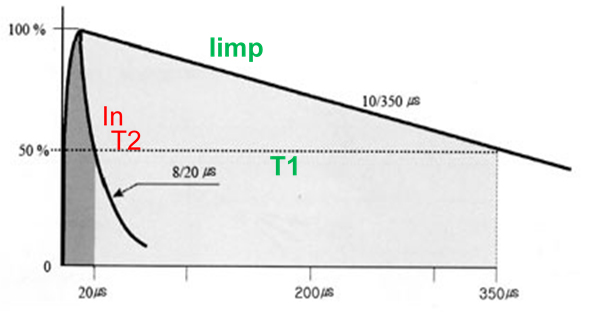

Ovaj prvi nivo zaštite u slučaju šoka uzima mnogo energije generisane u slučaju udara groma. Poznat je kao Iimp talasni oblik (10 / 350us).
Zaštita od prenapona (1. nivo) je instalirana u glavnom ormaru, prvenstveno radi zaštite uređaja od prenapona mreže uzrokovanih atmosferskim pražnjenjima (djelimični direktni i indirektni utjecaji). Koristite odvodnike prenapona 1 + 2 (B + C) kao što su:

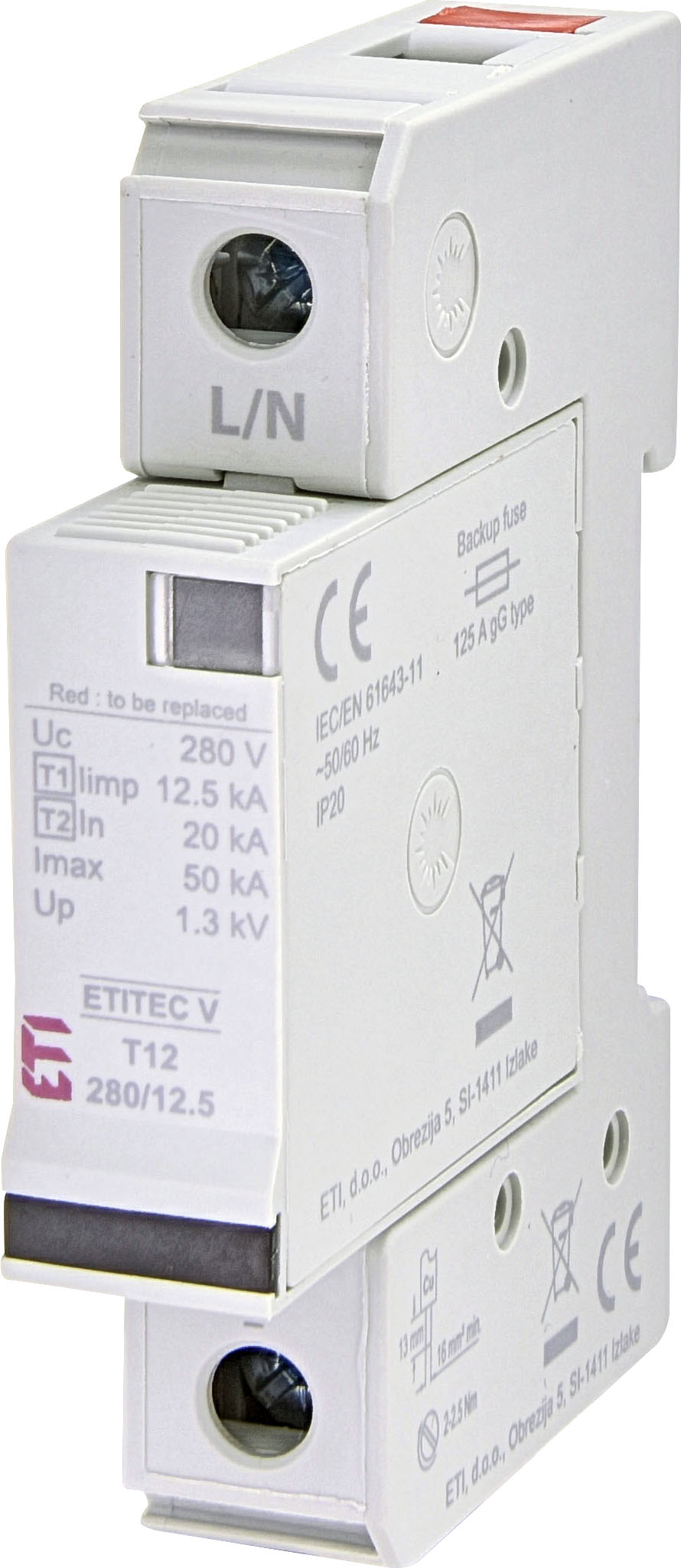

ETITEC V T12
| - Tip 1 + 2 AC odvodnik prenapona - U: 20 kA - Iimp: 12.5 kA - Zamjenjivi modul za svaku fazu - Daljinska signalizacija (opcionalno) - U skladu sa najnovijim važećim standardima: EN 61643-11 i IEC 61643-11 |  |
ali

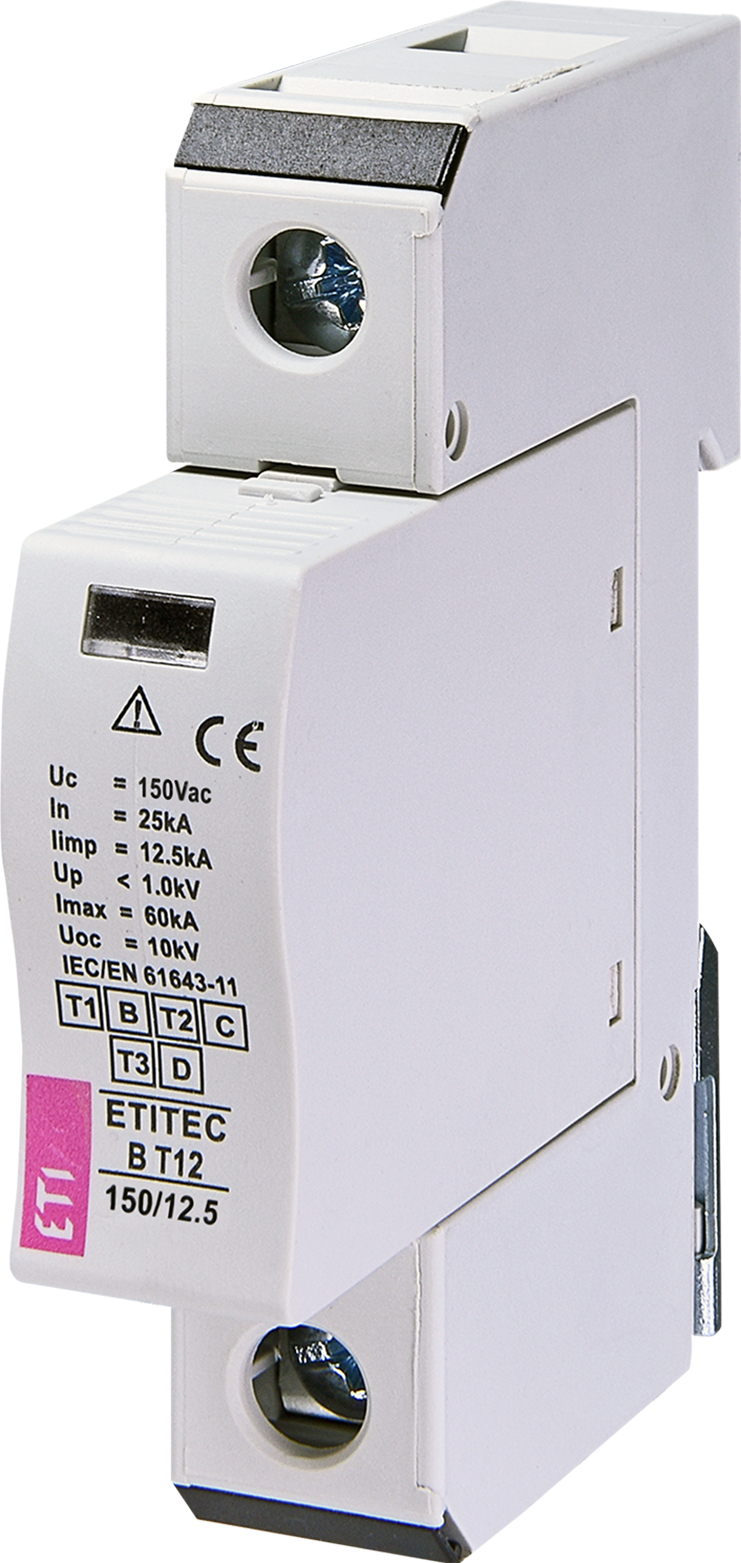

ETITEC B T12
| - daljinska signalizacija - pomoćni kontakt (samo tip RC) - pričvršćivanje na DIN šinu (EN60715) - metalni klin - visoke struje drenaže - visok nivo zaštite - zaštitni element je MOV (ZnO varistor) - mogućnost povezivanja kablova do 35 mm2 - u skladu sa najnovijim važećim standardima: IEC / EN 61643-11 - prema RoHS Direktivi |  |
Ovaj prvi nivo zaštite u slučaju šoka uzima mnogo energije generisane u slučaju udara groma. Poznat je kao Iimp talasni oblik (10 / 350us).

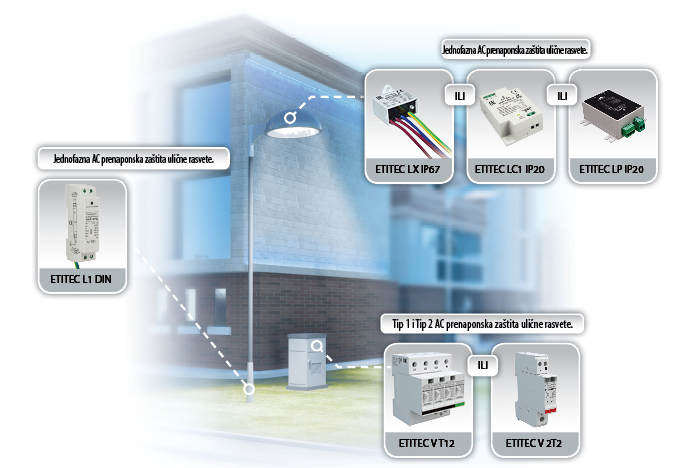

Dok drugi nivo zaštite (zaštita pojedinačnog LED-a) radi samo u slučaju manjih energija, tj. indirektni uticaji (indukovani napon usled udara u blizini, kapacitivnosti, sklopni uređaji), udarni talas In (8/20). Zaštitimo svetiljku na dva mesta:

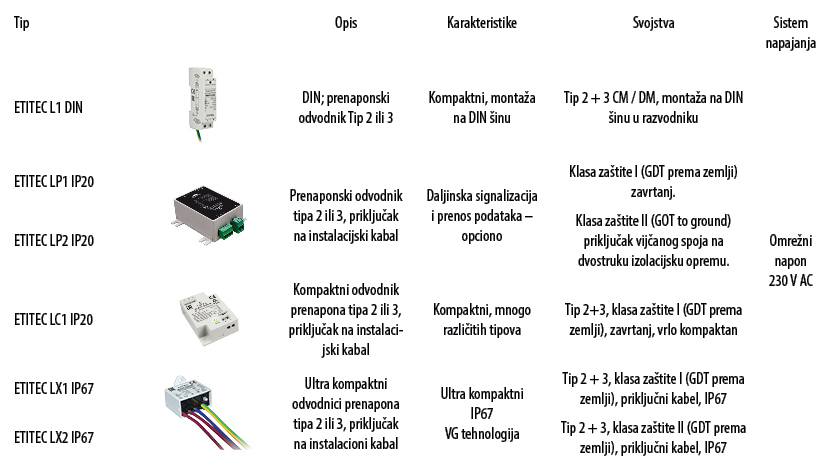

1. Zaštita LED lampe u razvodniku pojedinačnog potpornog stuba - kandelabra:
Koristite prenaponski odvodnik tipa 2 + 3, po mogućnosti u kompaktnom dizajnu (ograničen prostor), na primer:
ETITEC L1 DIN sa kodom 002442985,
2. Zaštita same LED lampe:
Treba ga postaviti u samu lampu, obično izabranu između odvodnika tipa 2 + 3, ali mora, naravno, biti veoma kompaktan, na primer:
- ETITEC LC1 sa kodom 002442980,
- ETITEC LX sa kodama 002442983 (razred zaščite I) i 002442984 (razred zaščite II)
- ETITEC LP sa kodama 002442981 (razred zaščite I) i 002442982 (razred zaščite II)
1. Zaštita LED lampe u razvodniku pojedinačnog potpornog stuba - kandelabra:
Koristite prenaponski odvodnik tipa 2 + 3, po mogućnosti u kompaktnom dizajnu (ograničen prostor), na primer:

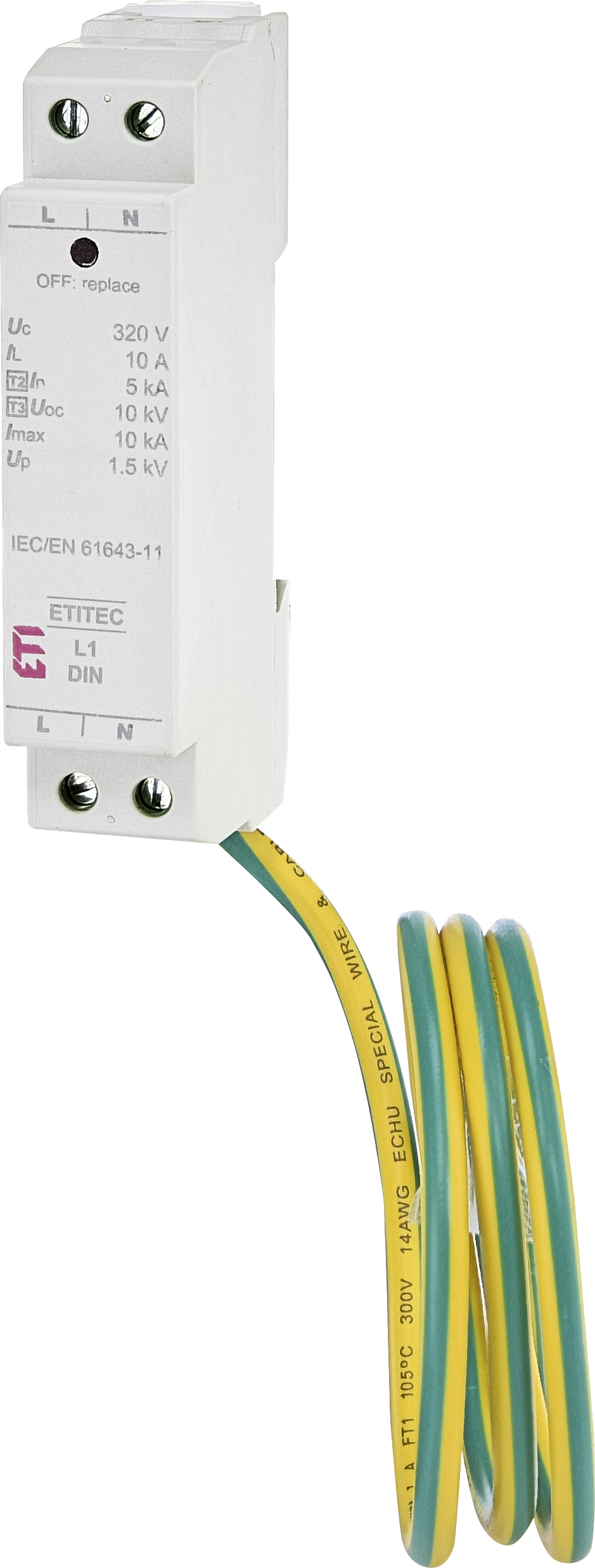

ETITEC L1 DIN sa kodom 002442985,
| On se odlikuje vrlo niskim, kompaktnim profilom za jednostavnu ugradnju, pričvršćuje se na DIN TH35 letvice. Ovaj odvodnik ima ugrađenu kombinaciju varistorske tehnologije i gasnog odvodnika (GDT) i sadrži termičku zaštitu i vizuelnu indikaciju stanja. |  |
2. Zaštita same LED lampe:
Treba ga postaviti u samu lampu, obično izabranu između odvodnika tipa 2 + 3, ali mora, naravno, biti veoma kompaktan, na primer:

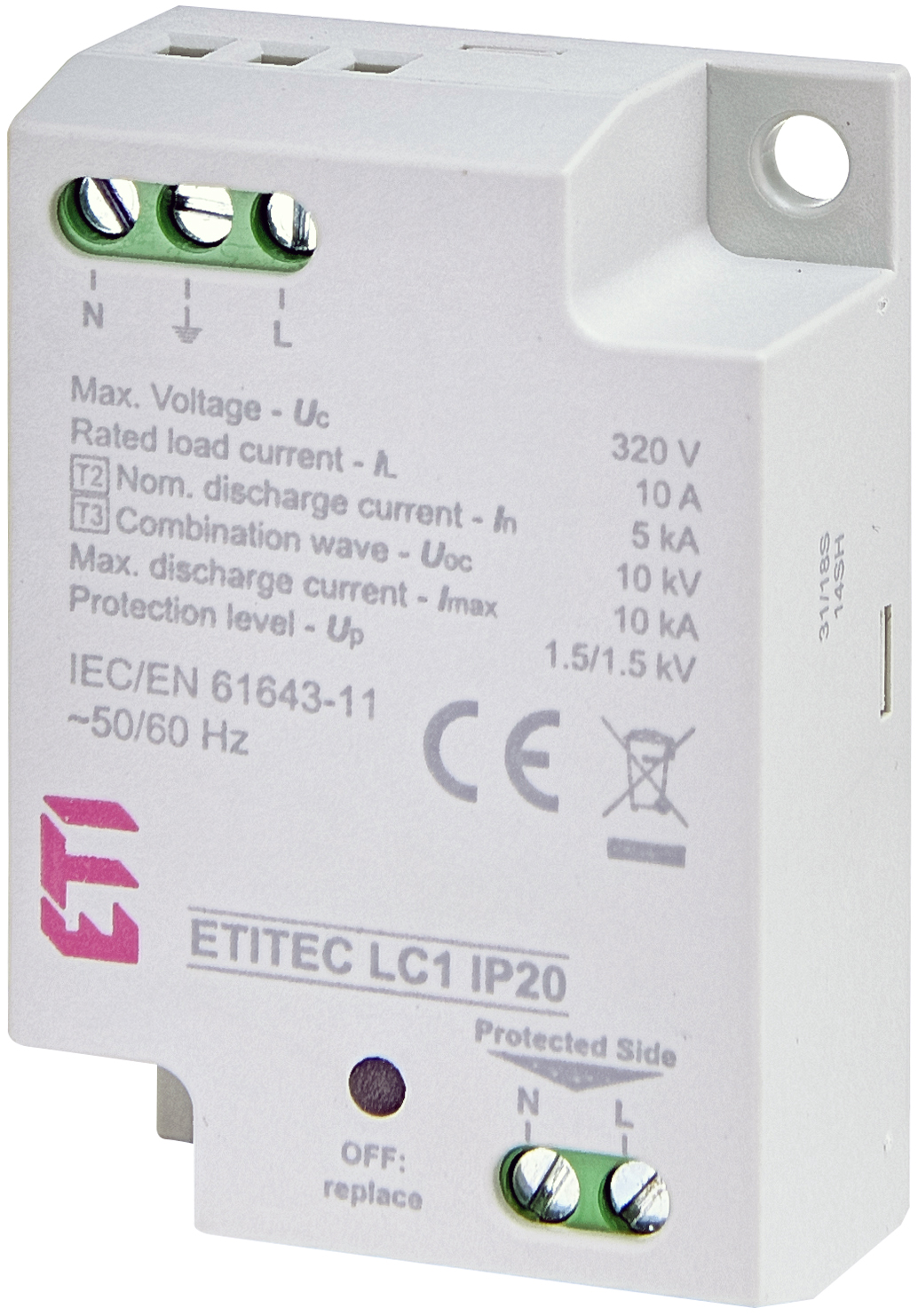

- ETITEC LC1 sa kodom 002442980,
| Sa stepenom zaštite IP 20 i minijaturnom verzijom koja omogućava ugradnju u male prostorije. U slučaju trajnog oštećenja LC1 odvodnika, odvodnik signalizira kvar, kao i gubitak AC napajanja na provodniku (gubitak ulične rasvete) |  |

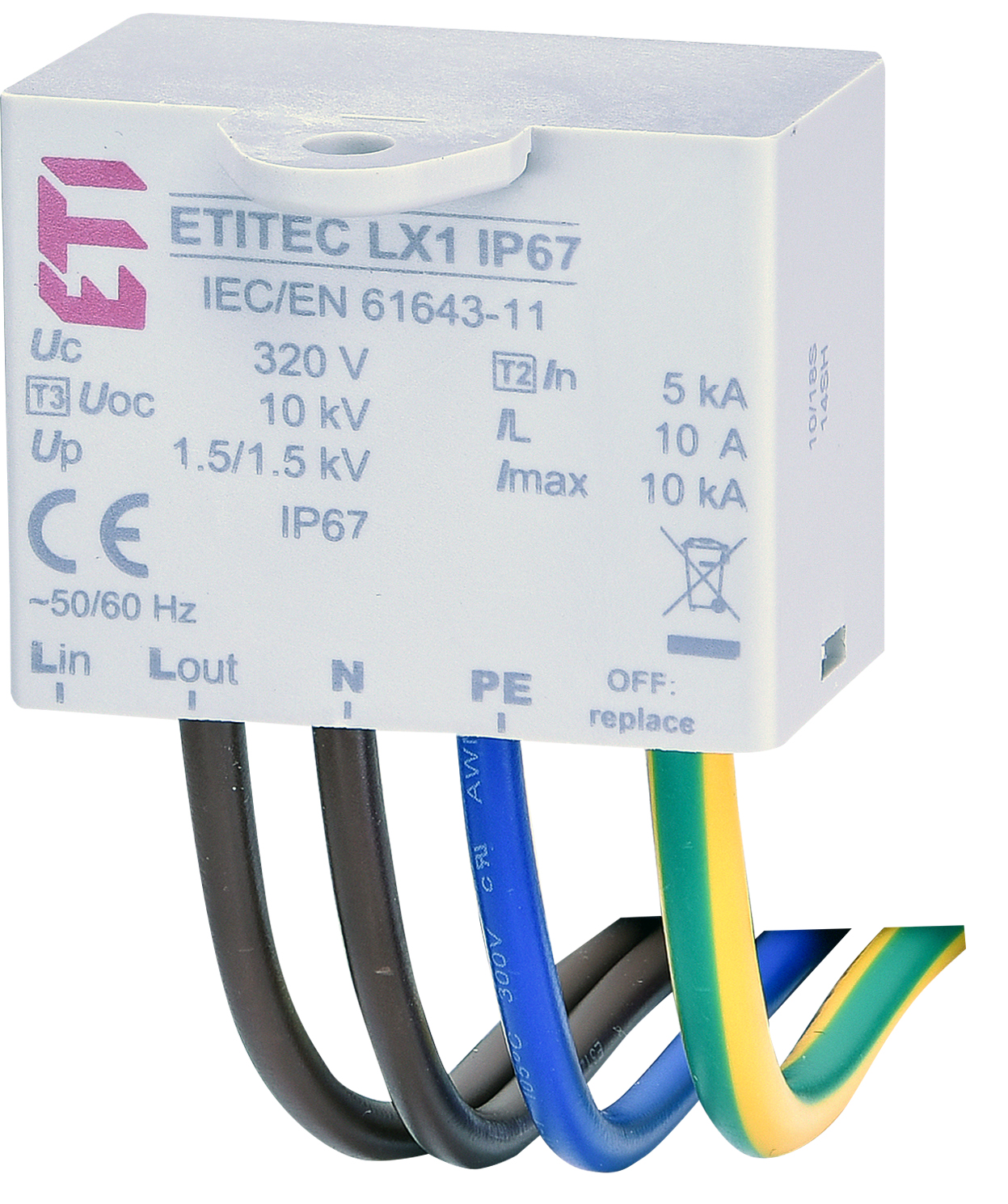

- ETITEC LX sa kodama 002442983 (razred zaščite I) i 002442984 (razred zaščite II)
| Sa stepenom zaštite IP 67 i ultrakompaktnim dizajnom, dostupan je i sa daljinskom signalizacijom u slučaju trajnog oštećenja odvodnika ili gubitka AC napajanja na provodniku. Zbog VG tehnologije (gasni odvodnik) ima znatno duži životni vek. |  |

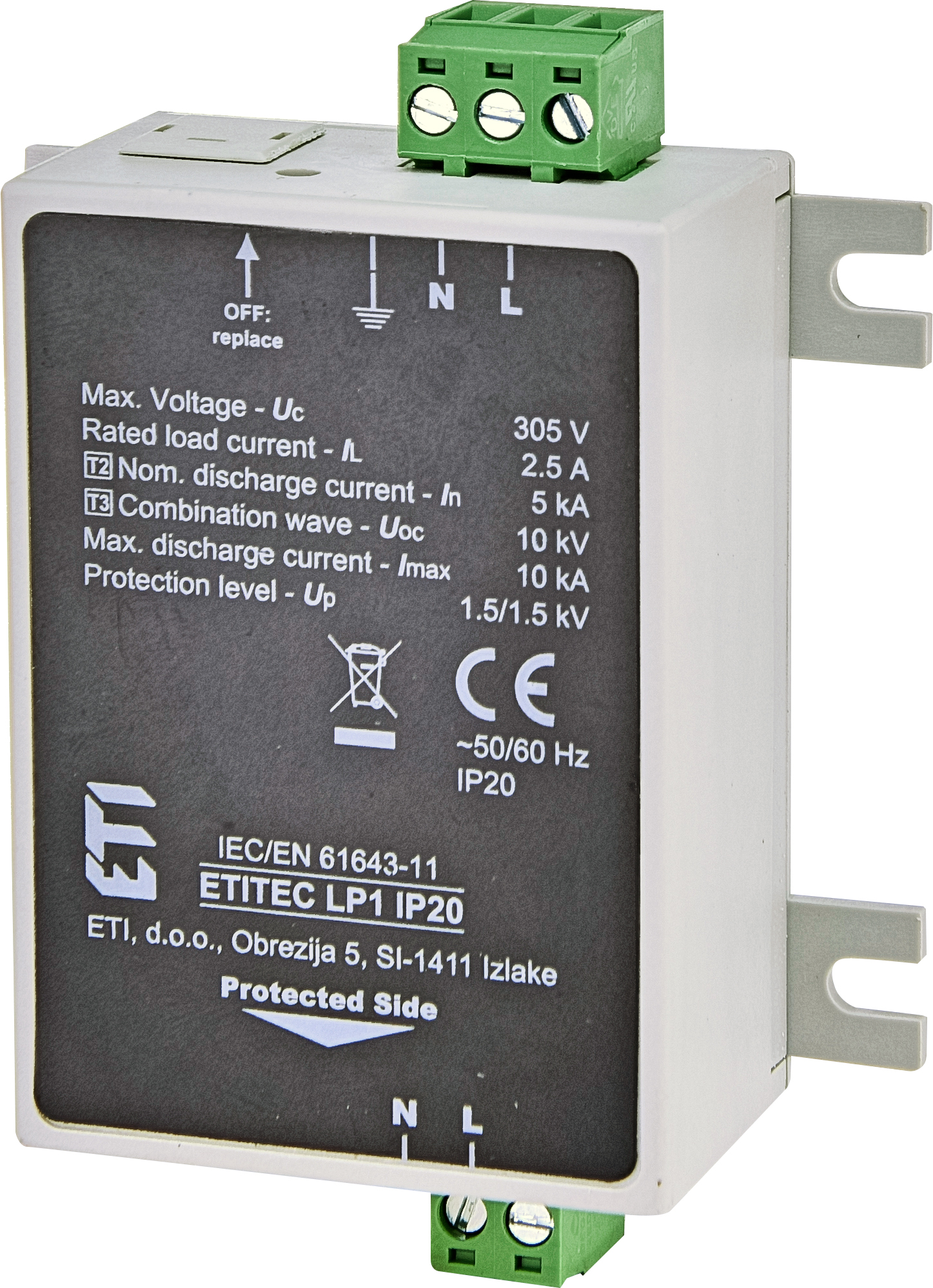

- ETITEC LP sa kodama 002442981 (razred zaščite I) i 002442982 (razred zaščite II)
| Sa stepenom zaštite IP 20 i kompaktnim dizajnom, a dostupan je u dve klase izolacije: klasa 1 i klasa 2 i dva načina povezivanja provodnika (vijčani ili opružni). Mogućnost dodatne zaštite za prenos podataka (RS485, DALI, 0-10V), koja štiti kontrolu LED kontrolera. |  |
Za najefektivniju zaštitu potrebna je i prva i druga razina zaštite, jer, uprkos radu prvog nivoa zaštite, zbog dugih kablovskih veza sa samim LED-om, mogu se pojaviti novi prenaponi.
