001690915

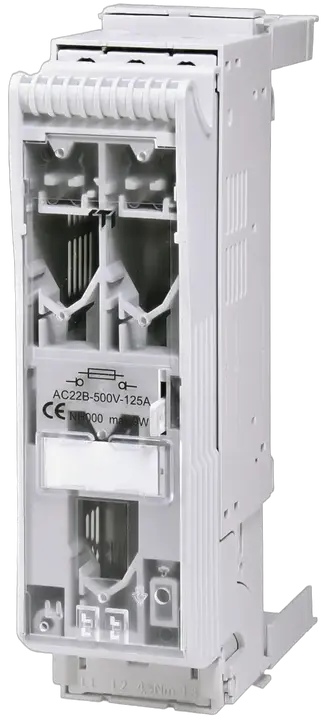

KVL-B-000 3p F50 Bottom Rastavljač prekidača osigurača
- ETI kod:
- 001690915
- Veličina:
- NH000
- Tip napona:
- AC
- Funkcija:
- Fuse switch disconnector
- Broj polova:
- 3
- IP zaštita:
- IP20
- Tip montaže:
- Montaža na sabirnicu
- Kategorija upotrebe:
- AC-22B, AC-21B
- Prenaponska kategorija:
- III
- Nazivna frekvencija (Hz):
- 40/60 Hz
- Nadmorska visina (m):
- ≤ 2000 m
- Nazivna uslovna struja kratkog spoja Inc (kA):
- 80 kA
- Broj mehaničkih ciklusa:
- 1.400
- Temperatura okoline (°C):
- -25/55 °C
- Nazivni izolacioni napon (V):
- 800 V
- Nazivna kratkotrajna podnosiva struja Icw:
- 5 kA
- Nazivna radna struja Ie AC-21 A/B pri 690 V (A):
- 80 A
- Broj električnih ciklusa:
- 200
- Pd (W):
- 12 W
- Max. Nazivni operativni napon (V AC):
- 690 V
- Priključni presek (mm²):
- 1.5-50 mm²
- Stepen zagađenosti:
- 2
- Maksimalna dozvoljena raspodela snage po osiguraču (W):
- 12 W
- Stezni materijal:
- Cu
- Nazivni impulsni napon Uimp (kV):
- 6 kV
6 Dokumenti
14 Logistika
Proizvod
- Težina
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908050
- Transport packaging weight
- 0,801 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- Da
- Position control element
- Other
