002464112

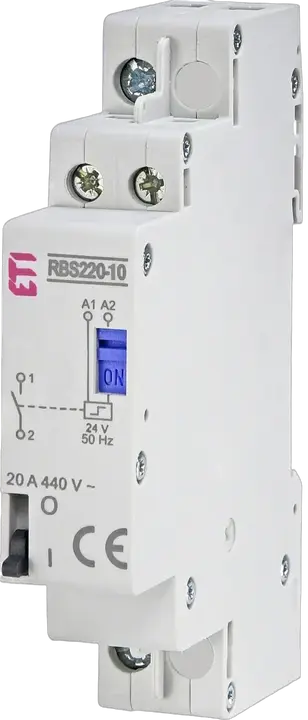

RBS220-10-24V AC Prekidač
- ETI kod:
- 002464112
- Dubina (mm):
- 60 mm
- P (AC1 kW):
- 20 kW
- Grupa kataloga 1:
- Tip RBS
- Primena:
- IEC/EN 60669-2-2
- Nazivna radna struja Ie AC-1/AC-7a (A):
- 20 A
- Nazivni napon upravljačkog kruga Uc (V AC): 230:
- 24 V
- Maksimalna otpornost na vibracije:
- 3 g
- Tip rezidualne struje:
- AC
- Opis tipa:
- AC
- Maksimalni broj impulsa u minuti:
- 20
- Temperatura skladištenja (°C):
- -30-80 °C
- Maksimalni rezervni osigurač za zaštitu od kratkog spoja:
- 20 A
- Min. trajanje impulsa između dva impulsa (ms):
- 150 ms
- Maksimalno trajanje impulsa pri Uc (ms):
- 1 h
- Minimalno trajanje impulsa pri Uc (ms):
- 50 ms
- Razmak između kontakata i zavojnice (mm):
- 6 mm
- Minimalni razmak otvorenih kontakata (mm):
- 3 mm
- Broj modula:
- 1
- Maksimalna otpornost na udarce (g):
- 15 g
- Otpornost na vlagu:
- 95 % RH
- Funkcija:
- Bistabilni kontaktori RBS
- Napon napajanja (V):
- 24 V
- I (AC1):
- 20 A
- Tip napona:
- AC
- Broj NO kontakta:
- 1
- Nazivna frekvencija (Hz):
- 50/60 Hz
- Nazivna struja:
- 20 A
- Broj polova:
- 1
- Vijak priključka:
- M4 (glavni krug) / M3 (upravljački krug)
- Nazivni poprečni presek:
- 110 mm²
- Moment zatezanja (Nm):
- 1.2 Nm
- IP zaštita:
- IP20
- Temperatura okoline (°C):
- -25/55 °C
- Tip montaže:
- Montaža na DIN šinu TH 35
- Nazivni radni napon (V AC):
- 440 V
- Nazivni izolacioni napon (V):
- 440 V
- Termička struja Ith (A):
- 20 A
- Širina (mm):
- 18 mm
- Pd (W):
- 1,5 W
- Broj električnih ciklusa:
- 10.000
- Broj mehaničkih ciklusa:
- 100.000
- Standardi:
- IEC/EN 60669-2-2
22 Logistika
Proizvod
- EAN code for a single product
- 3838400075086
- Težina
- 137 g
- Net width
- 17,6 mm
- Net height
- 90 mm
- Net depth
- 67,57 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 8 pcs
- EAN code for a basic packaging
- 3838895639312
- Basic packaging weight
- 1,1 kg
- Basic Packaging Dimensions Height
- 94 mm
- Basic Packaging Dimensions Width
- 72 mm
- Basic Packaging Dimensions Depth
- 150 mm
- Basic packaging volume
- 1,015 dm³
Transportno pakovanje
- Transport packaging quantity
- 96 pcs
- EAN code for a transport packaging
- 3838895639329
- Transport packaging weight
- 13,5 kg
- Transport Packaging Dimensions Height
- 215 mm
- Transport Packaging Dimensions Width
- 175 mm
- Transport Packaging Dimensions Depth
- 450 mm
- Transport packaging volume
- 16,931 dm³
- Pallet quantity
- 4.896 pcs
- Customs tariff
- 85364900
15 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Da
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 20 A
- Number of contacts as normally open contact
- 1
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Width in number of modular spacings
- 1
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 24 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 24 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 230 V
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
48 Oznake
002464112PrekidačRBS220-10-24V ACETICONModularni kontaktoriBistable SwitchRBS1-pole, 1 module20 AMeđunarodniAutomatizacija, signalni i kontrolni uređajiBistabilni prekidači i releiRazmak između kontakata i zavojnice (mm): 6 mmMaksimalna otpornost na udarce (g): 15 gBroj modula: 1Broj NC kontakata: 0Tip napona: ACNazivni radni napon (V AC): 440 VVijak priključka: M4 (glavni krug) / M3 (upravljački krug)Pd (W): 1.5 WMinimalni razmak otvorenih kontakata (mm): 3 mmMoment zatezanja (Nm): 1.2 Nm-1.2 NmTermička struja Ith (A): 20 ABroj električnih ciklusa: 10000Broj CO kontakata: 0Maksimalni rezervni osigurač za zaštitu od kratkog spoja: 20 AFunkcija: Bistabilni kontaktori RBSBroj polova: 1Nazivni izolacioni napon (V): 440 VTemperatura okoline (°C): -25 °C/55 °CNazivni poprečni presek: 110 mm²-110 mm²IP zaštita: IP20Tip montaže: Montaža na DIN šinu TH 35I (AC1): 20 AMin. trajanje impulsa između dva impulsa (ms): 150 msBroj mehaničkih ciklusa: 100000Broj NO kontakta: 1Standardi: IEC/EN 60669-2-2Napon napajanja (V): 24 V-24 VTemperatura skladištenja (°C): -30 °C-80 °CMaksimalno trajanje impulsa pri Uc (ms): 1 hOtpornost na vlagu: 95 % RHŠirina (mm): 18 mmMaksimalni broj impulsa u minuti: 20Nazivna struja: 20 A/20 AMinimalno trajanje impulsa pri Uc (ms): 50 msNazivna frekvencija (Hz): 50 Hz/60 HzPrekidač Broj modula: 1 Funkcija: Bistabilni kontaktori RBS Napon napajanja (V): 24 V-24 V I (AC1): 20 A Tip napona: AC Broj NO kontakta: 1 Broj NC kontakata: 0 Broj CO kontakata: 0 Nazivna struja: 20 A/20 A Broj polova: 1 Nazivni poprečni presek: 110 mm²-110 mm² Moment zatezanja (Nm): 1.2 Nm-1.2 Nm IP zaštita: IP20 Tip montaže: Montaža na DIN šinu TH 35 Termička struja Ith (A): 20 A Širina (mm): 18 mm
