002421428

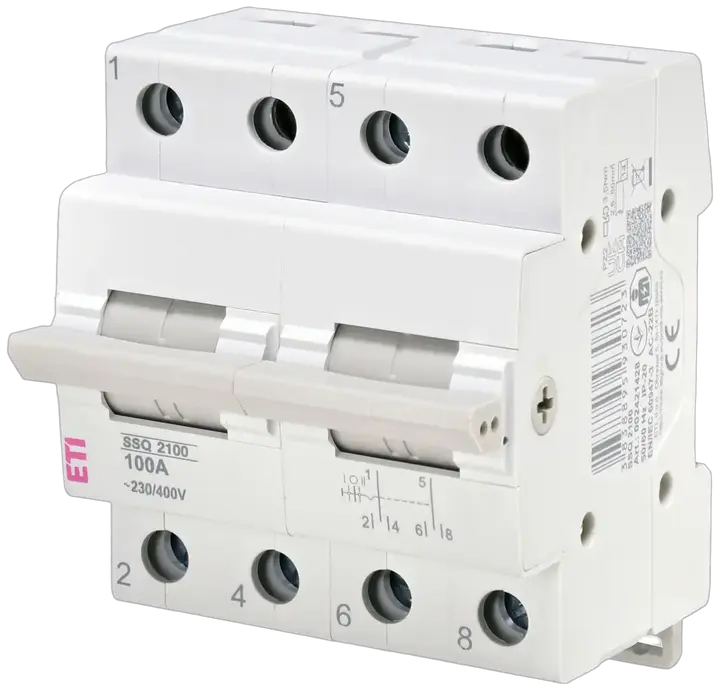

SSQ 2100 centalni prekidač
- ETI kod:
- 002421428
- Primena:
- 60947-3
- Grupa kataloga 1:
- Change-over switch SSQ
- Kataloška podgrupa:
- Preklopna sklopka 1-0-2
- Funkcija:
- Grupna sklopka
- Nazivna struja:
- 100 A
- Nazivni AC napon:
- 400 V
- Broj polova:
- 2
- IP zaštita:
- IP20
- Max. presek priključnog provodnika (mm²):
- 50 mm²
- Nazivna frekvencija (Hz):
- 50/60 Hz
- Standardi:
- 60947-3
- Kategorija upotrebe:
- AC-22B
- Nazivni poprečni presek:
- 2.5-50 mm²
21 Logistika
Proizvod
- Težina
- 0,292 kg
- Net width
- 72 mm
- Net height
- 86 mm
- Net depth
- 77,55 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895930723
- Basic packaging weight
- 0,312 kg
- Basic Packaging Dimensions Height
- 78 mm
- Basic Packaging Dimensions Width
- 74 mm
- Basic Packaging Dimensions Depth
- 84 mm
- Basic packaging volume
- 0,485 dm³
Transportno pakovanje
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895930730
- Transport packaging weight
- 1,872 kg
- Transport Packaging Dimensions Height
- 230 mm
- Transport Packaging Dimensions Width
- 290 mm
- Transport Packaging Dimensions Depth
- 255 mm
- Transport packaging volume
- 17,008 dm³
- Pallet quantity
- 1.566 pcs
- Customs tariff
- 85365080
13 ETIM
- Built-in depth
- 70 mm
- Voltage type
- AC
- Degree of protection (IP)
- IP20
- Rated switching capacity
- 4 kA
- Number of poles
- 2
- Short-circuit breaking capacity (Icw)
- 2,7 kA
- Type of switch
- Group switch
- Rated voltage
- 400 V
- Rated current
- 100 A
- Switching function
- Group switch
- Min. rated voltage
- 10 V
- Number of contacts as change-over contact
- 2
- Width in number of modular spacings
- 4
ETIM klasifikacija – verzija 9.0
2 Dijagrami
0 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
25 Oznake
002421428centalni prekidačSSQ 2100EVE/ETIRELBuild-in deviceEVESYSEVESYSCenter-off change-over switchCenter-off change-over switchMeđunarodniAutomatizacija, signalni i kontrolni uređajiModularni prekidači i indikatoriKataloška podgrupa: Preklopna sklopka 1-0-2Funkcija: Grupna sklopkaBroj polova: 2Nazivni poprečni presek: 2.5 mm²-50 mm²IP zaštita: IP20Nazivni AC napon: 400 V/400 VMax. presek priključnog provodnika (mm²): 50 mm²Standardi: 60947-3Kategorija upotrebe: AC-22BNazivna struja: 100 A/100 AGrupa kataloga 1: Change-over switch SSQNazivna frekvencija (Hz): 50 Hz/60 Hzcentalni prekidač SSQ Grupa kataloga 1: Change-over switch SSQ Kataloška podgrupa: Preklopna sklopka 1-0-2 Funkcija: Grupna sklopka Nazivna struja: 100 A/100 A Nazivni AC napon: 400 V/400 V Broj polova: 2 IP zaštita: IP20 Max. presek priključnog provodnika (mm²): 50 mm² Kategorija upotrebe: AC-22B Nazivni poprečni presek: 2.5 mm²-50 mm²
