002471801

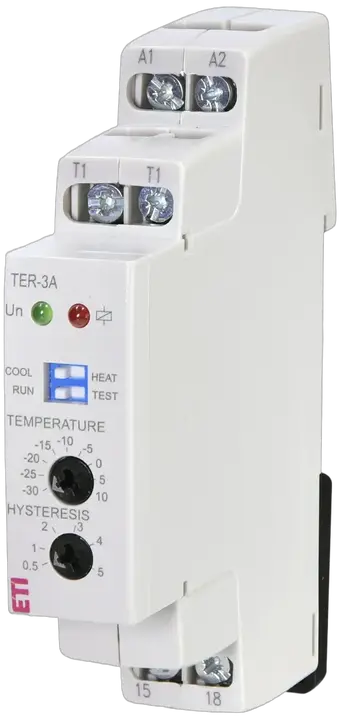

TER-3A Upravljački relej
- ETI kod:
- 002471801
- Kategorija:
- Termostatski relej TER-3 (A, B, C)
- Grupa kataloga 1:
- Releji za nadzor temperature
- Kataloška podgrupa:
- Termostatski relej
- Nazivna frekvencija (Hz):
- 50 Hz
- IP zaštita:
- IP20
- Opis tipa:
- Termostatski relej TER-3 (A, B, C)
- Funkcija:
- Uređaji za nadzor i upravljanje
- Napon napajanja (V):
- 24-240 V
- Temperaturni opseg (C):
- -30-10 °C
- Tip senzorja:
- Spoljni NTC termistor
- Broj kontakta:
- 1
- Nazivna struja:
- 10/16 A
- Tip napona:
- AC/DC
- Tip kontakta:
- 1xNO
- Maksimalna nosivost AC1 (VA):
- 4.000 VA
- Broj NO kontakta:
- 1
7 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,07 kg
- Net width
- 17,5 mm
- Net height
- 91,3 mm
- Net depth
- 64,26 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895424239
- Basic packaging weight
- 0,084 kg
- Basic Packaging Dimensions Height
- 25 mm
- Basic Packaging Dimensions Width
- 97 mm
- Basic Packaging Dimensions Depth
- 70 mm
- Basic packaging volume
- 0,17 dm³
Transportno pakovanje
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838895474111
- Transport packaging weight
- 0,14 kg
- Transport Packaging Dimensions Height
- 102 mm
- Transport Packaging Dimensions Width
- 284 mm
- Transport Packaging Dimensions Depth
- 75 mm
- Transport packaging volume
- 2,173 dm³
- Pallet quantity
- 4.600 pcs
- Customs tariff
- 85364900
14 ETIM
- Model
- Analogue
- Number of channels
- 1
- Degree of protection (IP)
- IP20
- Contact type
- Breaker contact
- Assembly depth
- 65 mm
- Nominal switching current at 250 V, potential free
- 16 A
- Sensor type
- Remote sensor
- Width in number of modular spacings
- 1
- Rated frequency(Min)
- 50 Hz
- Rated voltage(Min)
- 24 V
- Adjustment range comfort(Min)
- -30 °C
- Rated voltage(Max)
- 230 V
- Adjustment range comfort(Max)
- 10 °C
- Rated frequency(Max)
- 60 Hz
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
25 Oznake
002471801Upravljački relejTER-3AEVE/ETIRELControl equipmentRelaysRelaysThermostat relayThermostat relayMeđunarodniAutomatizacija, signalni i kontrolni uređajiTermostatiTip kontakta: 1xNOBroj NC kontakata: 0Tip napona: AC/DCBroj kontakta: 1Broj CO kontakata: 0Temperaturni opseg (C): -30 °C-10 °CFunkcija: Uređaji za nadzor i upravljanjeMaksimalna nosivost AC1 (VA): 4000 VABroj NO kontakta: 1Napon napajanja (V): 24 V-240 VTip senzorja: Spoljni NTC termistorNazivna struja: 10 A/16 AUpravljački relej TOWAR Funkcija: Uređaji za nadzor i upravljanje Napon napajanja (V): 24 V-240 V Temperaturni opseg (C): -30 °C-10 °C Broj kontakta: 1 Nazivna struja: 10 A/16 A Tip napona: AC/DC Broj NC kontakata: 0 Broj CO kontakata: 0 Tip kontakta: 1xNO Maksimalna nosivost AC1 (VA): 4000 VA Broj NO kontakta: 1
Pribor 4 Sav pribor
Srodni proizvodi 18 Svi proizvodi
002471802

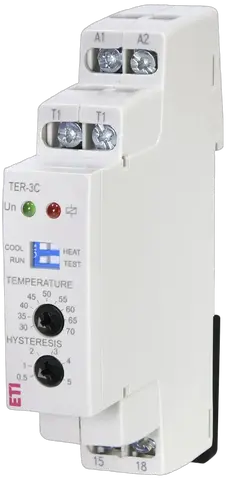

TER-3C
- Ime klase
- Upravljački relej
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- 24-240 V
- Temperaturni opseg (C)
- -30-70 °C
- Tip senzorja
- Spoljni NTC termistor
002471804
TER-7
- Ime klase
- Upravljački relej
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- 24-240 V
- Temperaturni opseg (C)
- Tip senzorja
- PTC temperatura namotaja motora
002471805
TC-0
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- 0-70 °C
- Tip senzorja
- NTC 12K 5 %
002471806

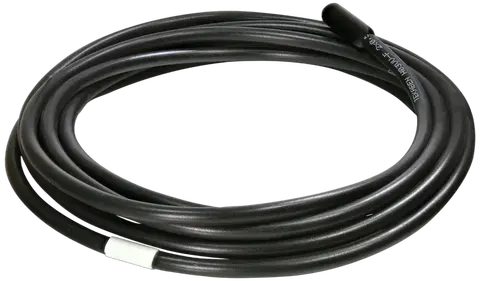

TC-3
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- 0-70 °C
- Tip senzorja
- NTC 12K 5 %
002471807

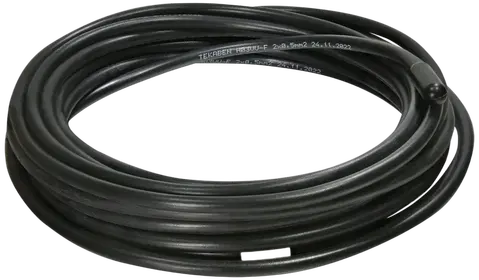

TC-6
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- 0-70 °C
- Tip senzorja
- NTC 12K 5 %
002471808

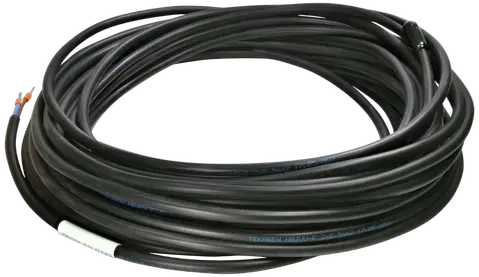

TC-12
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- 0-70 °C
- Tip senzorja
- NTC 12K 5 %
002471809
TZ-0
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- -40-125 °C
- Tip senzorja
- NTC 12K 5 %
002471810

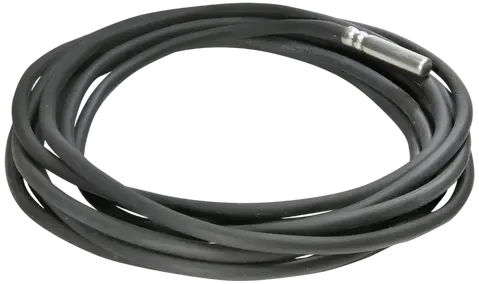

TZ-3
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- -40-125 °C
- Tip senzorja
- NTC 12K 5 %
002471811

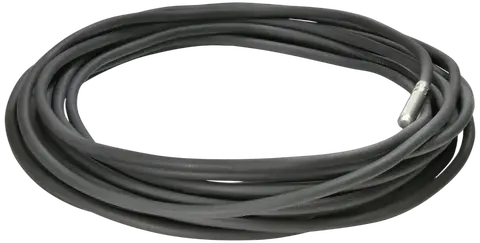

TZ-6
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- -40-125 °C
- Tip senzorja
- NTC 12K 5 %
002471812

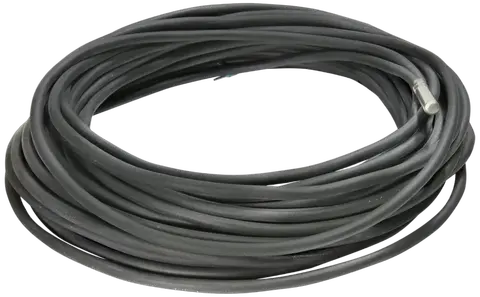

TZ-12
- Ime klase
- Senzor
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- Temperaturni opseg (C)
- -40-125 °C
- Tip senzorja
- NTC 12K 5 %
002471813

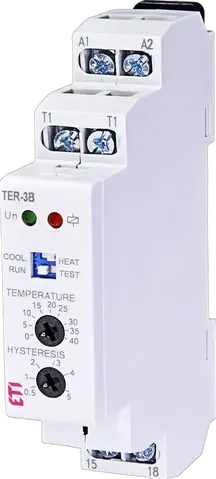

TER-3B
- Ime klase
- Upravljački relej
- Funkcija
- Uređaji za nadzor i upravljanje
- Napon napajanja (V)
- 24-240 V
- Temperaturni opseg (C)
- 0-40 °C
- Tip senzorja
- Spoljni NTC termistor
002471824

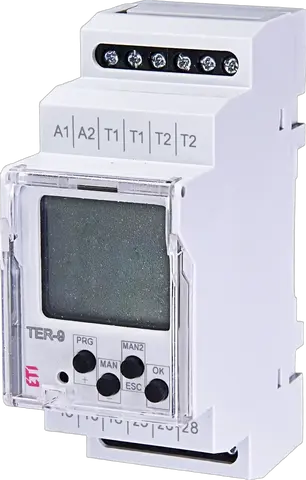

*TER-9 230V
