002061896

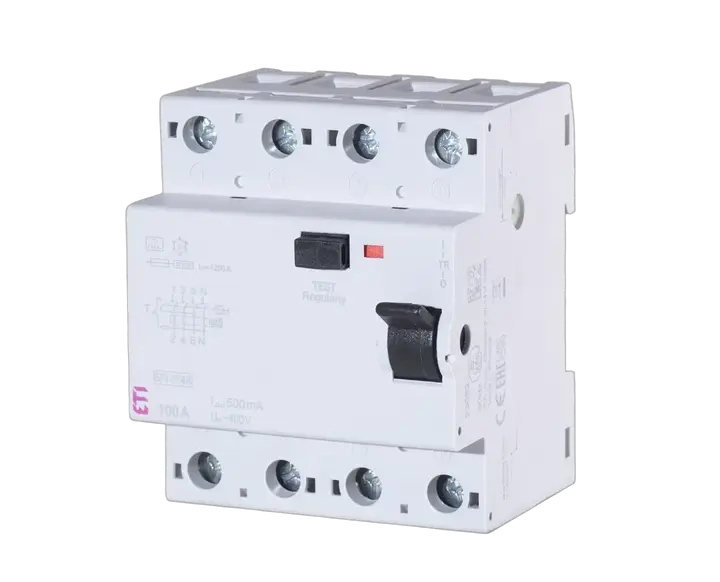

EFI-P4R A 125/0.5 Zaštitna sklopka na diferencij
- ETI kod:
- 002061896
- Primena:
- IEC/EN 61008-1
- Nazivna preostala radna struja IDn (mA):
- 0,5 A
- Nazivna diferencijalna struja:
- 0,5 A
- Tip rezidualne struje:
- A
- Nazivna struja:
- 125 A
- Dubina (mm):
- 71 mm
- Tip montaže:
- Montaža na DIN šinu TH 35
- Broj polova:
- 4
- Nazivna uslovna struja kratkog spoja Inc (kA):
- 10 kA
- Nazivni AC napon:
- 400 V
- Nazivna frekvencija (Hz):
- 50/60 Hz
- Nazivni poprečni presek:
- 1-50 mm²
- Standardi:
- IEC/EN 61008-1
- IP zaštita:
- IP20
7 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,35 kg
- Net width
- 70 mm
- Net height
- 85 mm
- Net depth
- 68,8 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895969303
- Basic packaging weight
- 0,375 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,074 m
- Basic packaging volume
- 0 m³
Transportno pakovanje
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895969310
- Transport packaging weight
- 10,475 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1.404 pcs
- Customs tariff
- 85362090
21 ETIM
- Additional equipment possible
- Da
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 71 mm
- Leakage current type
- A
- Surge current capacity
- 0,25 kA
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,5 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 125 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 50 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Ambient temperature during operating(Max)
- 40 °C
ETIM klasifikacija – verzija 9.0
