002062503

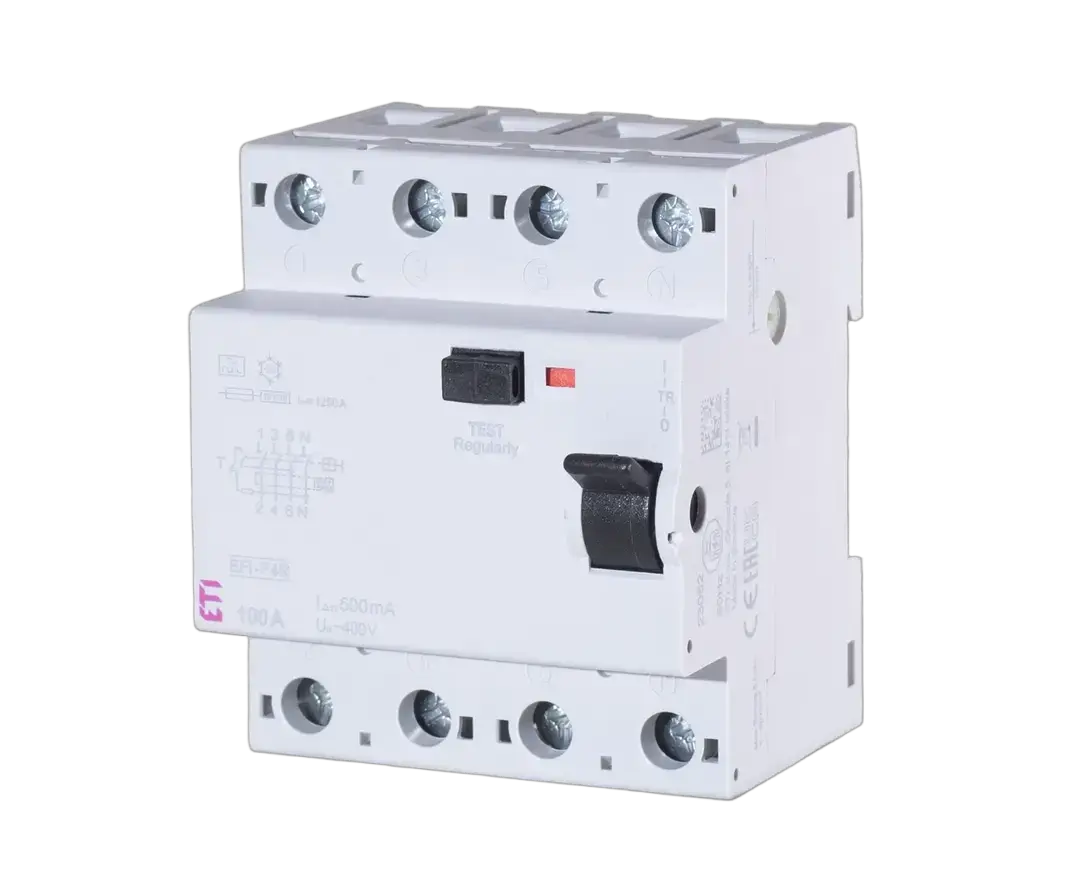

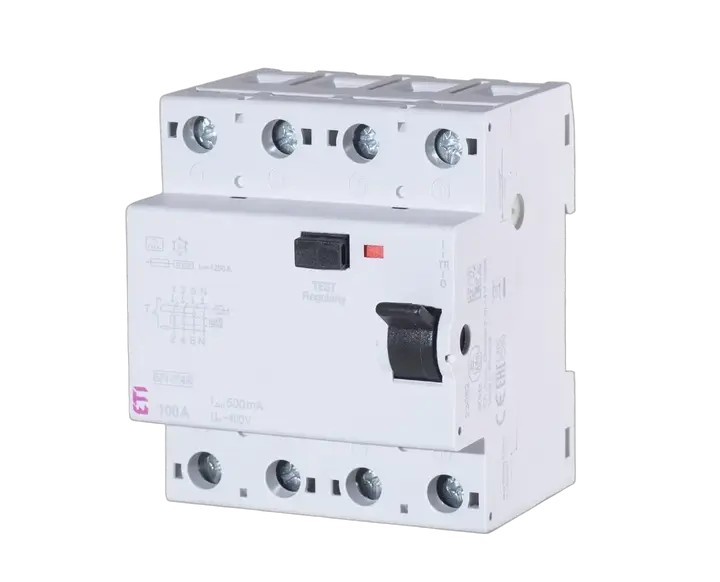

EFI-4 A S 100/0.1 Zaštitna sklopka na diferencij
- ETI kod:
- 002062503
- Funkcija:
- Zaštitne sklopke na diferencijalnu struju
- Grupa kataloga 1:
- EFI-4 A, AC A i AC tip
- Primena:
- IEC/EN 61008
- Dubina ugradnje (mm):
- 70 mm
- Nazivna preostala radna struja IDn (mA):
- 0,1 A
- Nazivna diferencijalna struja:
- 0,1 A
- Tip rezidualne struje:
- A
- Nazivna struja:
- 100 A
- Dubina (mm):
- 70 mm
- Tip montaže:
- Montaža na DIN šinu TH 35
- Broj polova:
- 3+N
- Nazivna uslovna struja kratkog spoja Inc (kA):
- 10 kA
- Vreme okidanja:
- S (Selektivno)
- Nazivni AC napon:
- 400 V
- Nazivni poprečni presek:
- 1-35 mm²
- Standardi:
- IEC/EN 61008
- IP zaštita:
- IP20
7 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,381 kg
- Net width
- 70 mm
- Net height
- 85 mm
- Net depth
- 68,8 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895867975
- Basic packaging weight
- 0,406 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,074 m
- Basic packaging volume
- 0 m³
Transportno pakovanje
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895867982
- Transport packaging weight
- 11,312 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1.404 pcs
- Customs tariff
- 85362090
15 ETIM
- Built-in depth
- 70 mm
- Leakage current type
- A
- Surge current capacity
- 3 kA
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,1 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Selective protection
- Da
- Rated voltage
- 400 V
- Rated current
- 100 A
- Width in number of modular spacings
- 4
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Max)
- 35 mm²
ETIM klasifikacija – verzija 9.0
