002063125
Zastareo

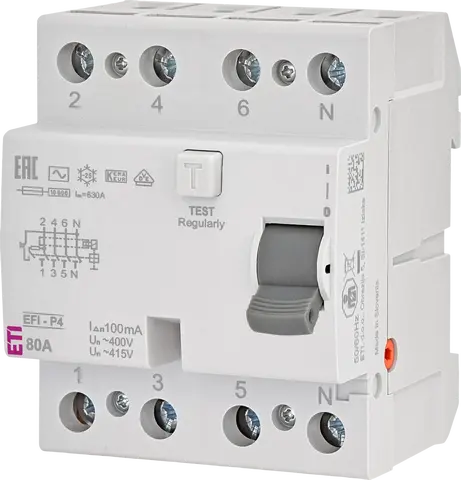

*EFI-2 AC 80/0.1 Zaštitna sklopka na diferencij
- ETI kod:
- 002063125
- Funkcija:
- Zaštitne sklopke na diferencijalnu struju
- Grupa kataloga 1:
- EFI-2 A, AC A and AC type
- Primena:
- IEC/EN 61008
- Dubina ugradnje (mm):
- 69 mm
- Nazivna preostala radna struja IDn (mA):
- 0,1 A
- Nazivna diferencijalna struja:
- 0,1 A
- Tip rezidualne struje:
- AC
- Nazivna struja:
- 80 A
- Dubina (mm):
- 69 mm
- Tip montaže:
- Montaža na DIN šinu TH 35
- Broj polova:
- 1+N
- Nazivna uslovna struja kratkog spoja Inc (kA):
- 10 kA
- Nazivni AC napon:
- 240 V
- Nazivna frekvencija (Hz):
- 50/60 Hz
- Nazivni poprečni presek:
- 1-25 mm²
- Standardi:
- IEC/EN 61008
- IP zaštita:
- IP20
7 Dokumenti
18 Logistika
Proizvod
- Težina
- 185 g
- Net width
- 36 mm
- Net height
- 87,6 mm
- Net depth
- 70,44 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895027072
- Basic packaging weight
- 0,185 kg
- Basic packaging volume
- 0,27 dm³
Transportno pakovanje
- Transport packaging quantity
- 54 pcs
- EAN code for a transport packaging
- 3838895276722
- Transport packaging weight
- 10,34 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2.808 pcs
- Customs tariff
- 85362090
19 ETIM
- Additional equipment possible
- Da
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 69 mm
- Leakage current type
- AC
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,1 A
- Frequency
- 50/60 Hz
- Number of poles
- 2
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 240 V
- Rated current
- 80 A
- Width in number of modular spacings
- 2
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 55 °C
ETIM klasifikacija – verzija 9.0
