002064749

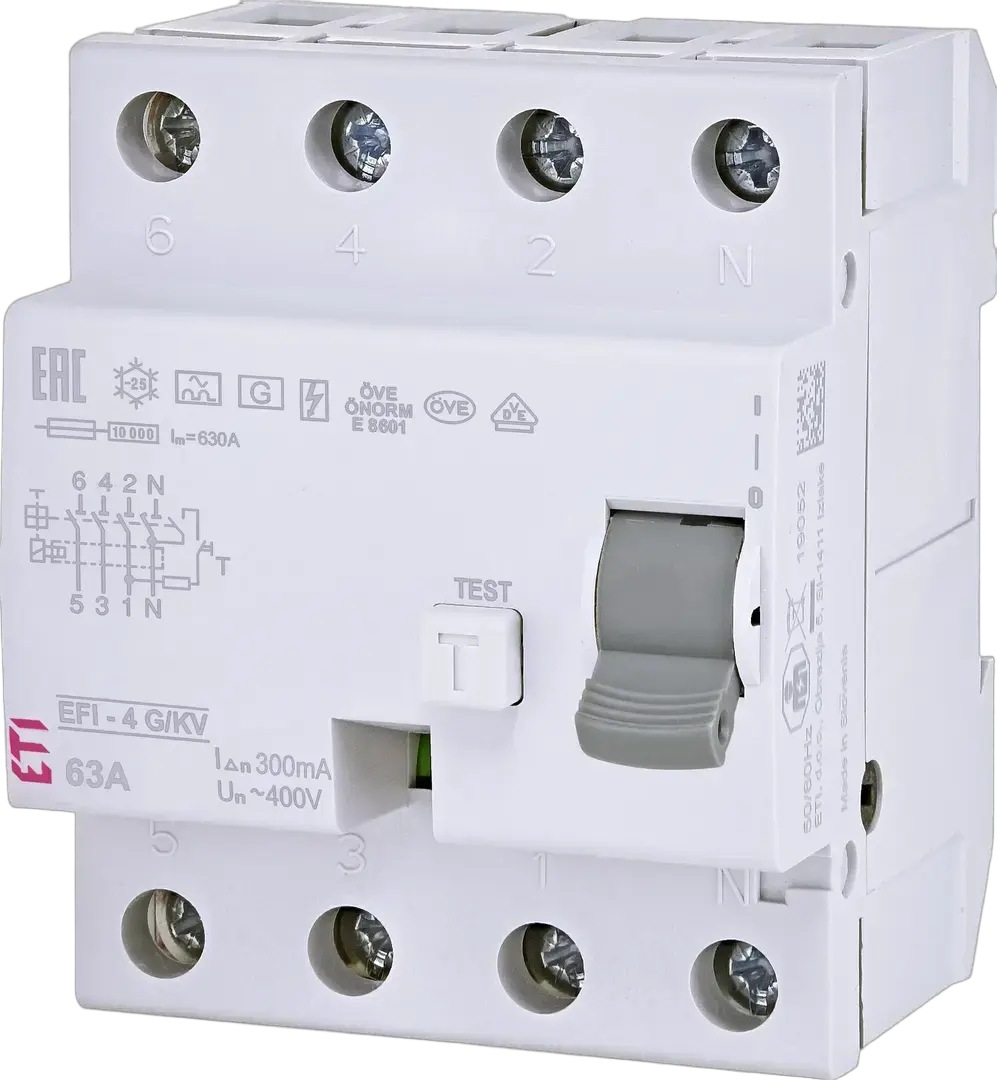

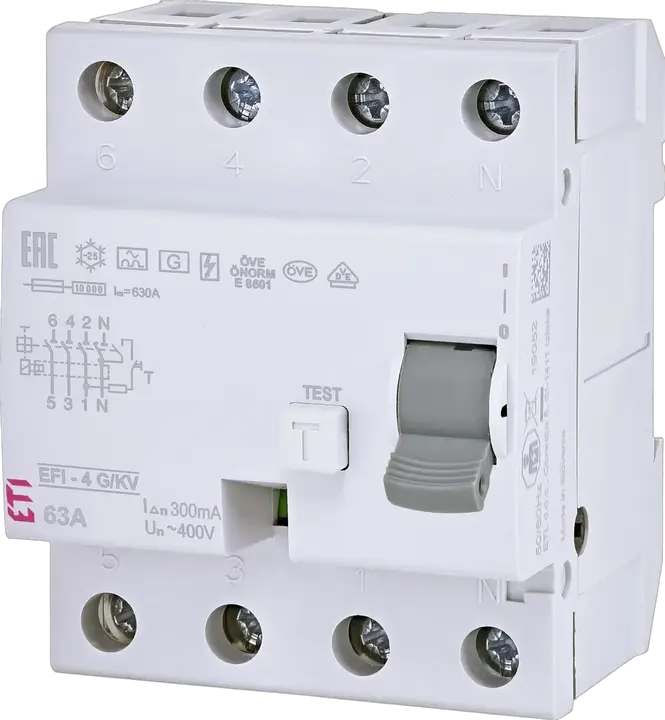

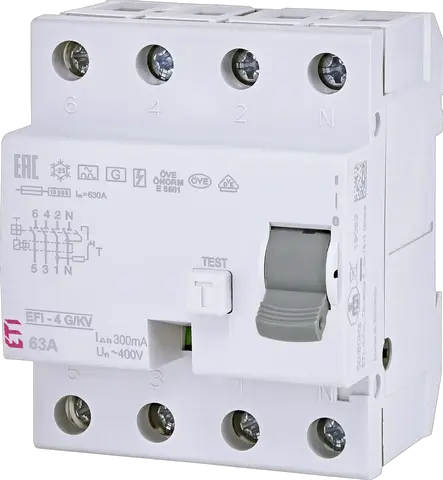

EFI-4 A G/KV 63/0.3 Zaštitna sklopka na diferencij
- ETI kod:
- 002064749
- Funkcija:
- Zaštitne sklopke na diferencijalnu struju
- Grupa kataloga 1:
- EFI-4 A, AC A i AC tip
- Primena:
- IEC/EN 61008, ÖVE E 8601
- Dubina ugradnje (mm):
- 68 mm
- Nazivna preostala radna struja IDn (mA):
- 0,3 A
- Nazivna diferencijalna struja:
- 0,3 A
- Tip rezidualne struje:
- A
- Nazivna struja:
- 63 A
- Dubina (mm):
- 68 mm
- Tip montaže:
- Montaža na DIN šinu TH 35
- Broj polova:
- 3+N
- Nazivna uslovna struja kratkog spoja Inc (kA):
- 10 kA
- Vreme okidanja:
- G/KV (Kratko vremensko odloženje)
- Nazivni AC napon:
- 400 V
- Nazivna frekvencija (Hz):
- 50/60 Hz
- Nazivni poprečni presek:
- 1-25 mm²
- Standardi:
- IEC/EN 61008, ÖVE E 8601
- IP zaštita:
- IP20
8 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,34 kg
- Net width
- 72 mm
- Net height
- 87,5 mm
- Net depth
- 69,67 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895730668
- Basic packaging weight
- 0,365 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,074 m
- Basic packaging volume
- 0 m³
Transportno pakovanje
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895730675
- Transport packaging weight
- 10,205 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1.404 pcs
- Customs tariff
- 85362010
21 ETIM
- Rated insulation voltage Ui
- 440 V
- Built-in depth
- 68 mm
- Leakage current type
- A
- Surge current capacity
- 3 kA
- Short-time delayed tripping
- Da
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,3 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 63 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 55 °C
ETIM klasifikacija – verzija 9.0
