004671584

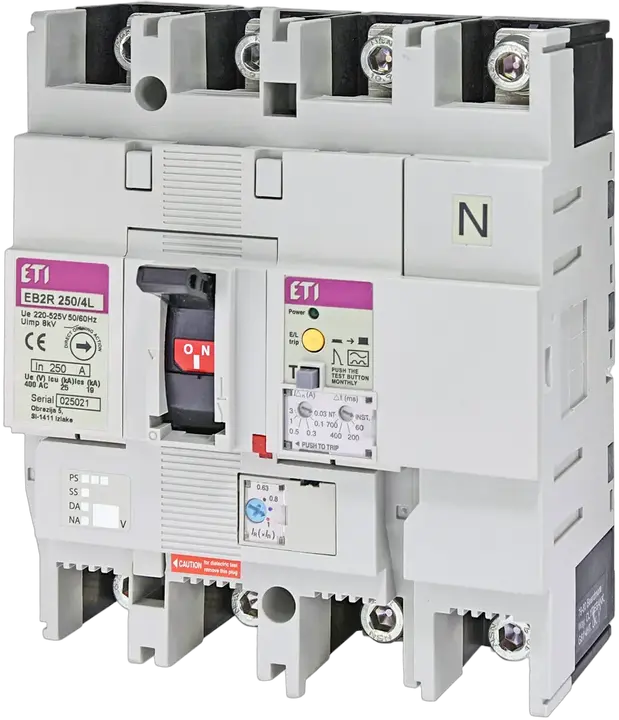

EB2R 250/4L 250A 4P Kompaktni prekidač
- ETI kod:
- 004671584
- Primena:
- 60947
- IP zaštita:
- IP20
- Funkcija:
- MCCB + RCD
- Nazivna struja:
- 250 A
- Broj polova:
- 4
- Tip konekcije:
- Prednji priključak
- Standardi:
- 60947
- Nazivni impulsni napon Uimp (kV):
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics (kA):
- 25/19 kA
- Nazivni radni napon (V AC):
- 525 V
- Nazivni izolacioni napon (V):
- 800 V
- Temperaturno podešavanje:
- 0,63-1
- Magnetno podešavanje:
- fixed
- Prilagodljiv ili fiksirani:
- Podesivi
- Veličina kućišta:
- 250A
- Nazivna prekidna moć:
- 25/19 kA
11 Logistika
Proizvod
- Težina
- 1,9 kg
- Net width
- 140 mm
- Net height
- 165 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895502654
- Transport packaging weight
- 1,9 kg
- Transport packaging volume
- 1,6 dm³
- Pallet quantity
- 421 pcs
- Customs tariff
- 85362090
14 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 250 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 157,5 A
- Adjustment range undelayed short-circuit release(Min)
- 2.500 A
- Overload release current setting(Max)
- 250 A
- Adjustment range undelayed short-circuit release(Max)
- 2.500 A
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
27 Oznake
004671584Kompaktni prekidačEB2R 250/4L 250A 4PETIBREAKMCCB with residual current protectionEB2REB2REB2REB2R 250MeđunarodniNiskonaponski kompaktni prekidači I niskonaponski rastavljačiKompaktni prekidači sa zaštitom na diferencijalnu strujuNazivni impulsni napon Uimp (kV): 8 kVTip konekcije: Prednji priključakNazivni radni napon (V AC): 525 VFunkcija: MCCB + RCDBroj polova: 4Veličina kućišta: 250ANazivna prekidna moć: 25 kA/19 kANazivni izolacioni napon (V): 800 VPrilagodljiv ili fiksirani: PodesiviMagnetno podešavanje: fixedStandardi: 60947Temperaturno podešavanje: 0,63-1Nazivna struja: 250 A/250 ANazivna prekidna moć pri 415V Icu/Ics (kA): 25 kA/19 kAKompaktni prekidač TOWAR Funkcija: MCCB + RCD Nazivna struja: 250 A/250 A Broj polova: 4 Nazivna prekidna moć pri 415V Icu/Ics (kA): 25 kA/19 kA Prilagodljiv ili fiksirani: Podesivi
