004672191

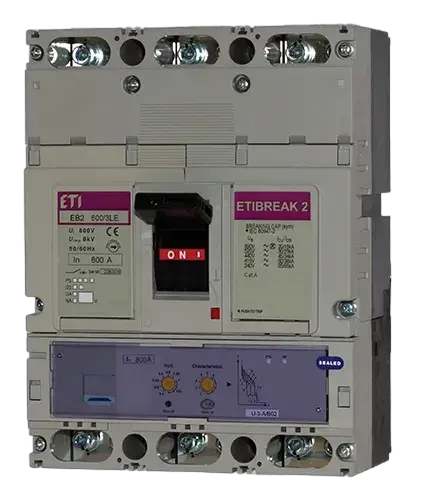

EB2 800/4E 800A 4p Kompaktni prekidač
- ETI kod:
- 004672191
- Primena:
- 60947
- IP zaštita:
- IP20
- Nazivna prekidna moć:
- 50 kA
- Nazivna struja:
- 800 A
- Broj polova:
- 4
- Tip konekcije:
- Prednji priključak
- Nazivni impulsni napon Uimp (kV):
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics (kA):
- 70 kA
- Nazivni radni napon (V AC):
- 690 V
- Nazivni izolacioni napon (V):
- 800 V
- Temperaturno podešavanje:
- 0,4-1
- Magnetno podešavanje:
- adjustable
- Prilagodljiv ili fiksirani:
- Podesivi
- Standardi:
- 60947
- Funkcija:
- MCCB
- Grupa kataloga 1:
- EB2
- Veličina kućišta:
- 800A
6 Dokumenti
14 Logistika
Proizvod
- Težina
- 12,3 kg
- Net width
- 280 mm
- Net height
- 433 mm
- Net depth
- 142,64 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664918
- Transport packaging weight
- 12,3 kg
- Transport Packaging Dimensions Height
- 300 mm
- Transport Packaging Dimensions Width
- 440 mm
- Transport Packaging Dimensions Depth
- 190 mm
- Transport packaging volume
- 25,08 dm³
- Pallet quantity
- 65 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 800 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 320 A
- Adjustment range short-term delayed short-circuit release(Min)
- 800 A
- Adjustment range undelayed short-circuit release(Min)
- 4.480 A
- Adjustment range short-term delayed short-circuit release(Max)
- 8.000 A
- Overload release current setting(Max)
- 800 A
- Adjustment range undelayed short-circuit release(Max)
- 9.600 A
ETIM klasifikacija – verzija 9.0
2 Dijagrami
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
28 Oznake
004672191Kompaktni prekidačEB2 800/4E 800A 4pETIBREAKMCCBEB2EB2electronicEB2 800MeđunarodniNiskonaponski kompaktni prekidači I niskonaponski rastavljačiPrekidači EB2 Series 20-1600ANazivni impulsni napon Uimp (kV): 8 kVTip konekcije: Prednji priključakNazivni radni napon (V AC): 690 VFunkcija: MCCBBroj polova: 4Veličina kućišta: 800ANazivna prekidna moć: 50 kA/50 kANazivni izolacioni napon (V): 800 VPrilagodljiv ili fiksirani: PodesiviMagnetno podešavanje: adjustableStandardi: 60947Temperaturno podešavanje: 0,4-1Nazivna struja: 800 A/800 ANazivna prekidna moć pri 415V Icu/Ics (kA): 70 kA/70 kAGrupa kataloga 1: EB2Kompaktni prekidač TOWAR Nazivna prekidna moć: 50 kA/50 kA Nazivna struja: 800 A/800 A Broj polova: 4 Nazivna prekidna moć pri 415V Icu/Ics (kA): 70 kA/70 kA Prilagodljiv ili fiksirani: Podesivi Funkcija: MCCB Grupa kataloga 1: EB2 Veličina kućišta: 800A
