004672270

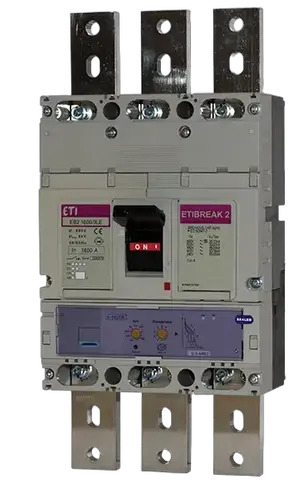

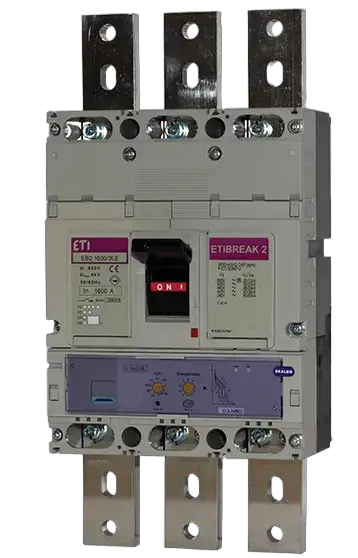

EB2 1600/3LE-RC 1600A 3p Kompaktni prekidač
- ETI kod:
- 004672270
- Primena:
- 60947
- Nazivna prekidna moć:
- 50/38 kA
- Nazivna struja:
- 1600 A
- Broj polova:
- 3
- Tip konekcije:
- Zadnji priključak
- Nazivni impulsni napon Uimp (kV):
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics (kA):
- 50/38 kA
- Nazivni radni napon (V AC):
- 690 V
- Nazivni izolacioni napon (V):
- 800 V
- Temperaturno podešavanje:
- 0,4-1
- Magnetno podešavanje:
- adjustable
- Prilagodljiv ili fiksirani:
- Podesivi
- Standardi:
- 60947
- Funkcija:
- MCCB
- Grupa kataloga 1:
- EB2
- Veličina kućišta:
- 1600A
6 Dokumenti
14 Logistika
Proizvod
- Težina
- 25 kg
- Net width
- 210 mm
- Net height
- 570,2 mm
- Net depth
- 189,29 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895665083
- Transport packaging weight
- 25 kg
- Transport Packaging Dimensions Height
- 330 mm
- Transport Packaging Dimensions Width
- 500 mm
- Transport Packaging Dimensions Depth
- 280 mm
- Transport packaging volume
- 46,2 dm³
- Pallet quantity
- 32 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 1.600 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Type of electrical connection of main circuit
- Rail connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 38 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 640 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1.600 A
- Adjustment range undelayed short-circuit release(Min)
- 8.960 A
- Adjustment range short-term delayed short-circuit release(Max)
- 16.000 A
- Overload release current setting(Max)
- 1.600 A
- Adjustment range undelayed short-circuit release(Max)
- 19.200 A
ETIM klasifikacija – verzija 9.0
2 Dijagrami
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
28 Oznake
004672270Kompaktni prekidačEB2 1600/3LE-RC 1600A 3pETIBREAKMCCBEB2EB2electronicEB2 1600MeđunarodniNiskonaponski kompaktni prekidači I niskonaponski rastavljačiPrekidači EB2 Series 20-1600ANazivni impulsni napon Uimp (kV): 8 kVTip konekcije: Zadnji priključakNazivni radni napon (V AC): 690 VFunkcija: MCCBBroj polova: 3Veličina kućišta: 1600ANazivna prekidna moć: 50 kA/38 kANazivni izolacioni napon (V): 800 VPrilagodljiv ili fiksirani: PodesiviMagnetno podešavanje: adjustableStandardi: 60947Temperaturno podešavanje: 0,4-1Nazivna struja: 1600 A/1600 ANazivna prekidna moć pri 415V Icu/Ics (kA): 50 kA/38 kAGrupa kataloga 1: EB2Kompaktni prekidač TOWAR Nazivna prekidna moć: 50 kA/38 kA Nazivna struja: 1600 A/1600 A Broj polova: 3 Nazivna prekidna moć pri 415V Icu/Ics (kA): 50 kA/38 kA Prilagodljiv ili fiksirani: Podesivi Funkcija: MCCB Grupa kataloga 1: EB2 Veličina kućišta: 1600A
