004132201

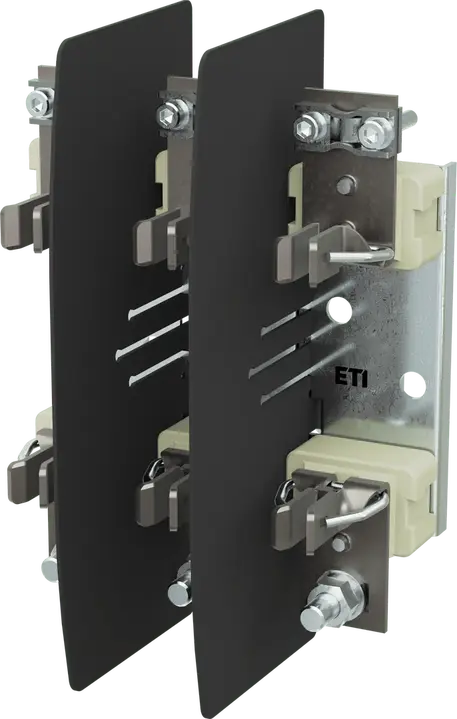

PK 1 M10-S12 3p S osnova osigurača
- ETI kod:
- 004132201
- IP zaštita:
- IP00
- Opis tipa:
- PK
- Veličina:
- NH1
- Broj polova:
- 3
- Nazivna struja:
- 250 A
- Nazivni AC napon:
- 690 V
- AC Prekidna moć:
- 200 kA
- Tip montaže:
- Montaža na montažnu ploču
- Prenaponska kategorija:
- III
- Standardi:
- IEC 60269-2
- Temperatura okoline (°C):
- -25/55 °C
- Konvencionalna toplotna struja bez zraka s osiguračima (A):
- 250 A
- Konvencionalna toplotna struja bez zraka sa čvrstom vezom (A):
- 320 A
- Maksimalna dozvoljena raspodela snage po osiguraču (W):
- 32 W
- Nazivni režim rada:
- Bez prekida
- Stepen zagađenosti:
- 3
- Nazivna frekvencija (Hz):
- 40/60 Hz
21 Logistika
Proizvod
- Težina
- 1,785 kg
- Net width
- 160 mm
- Net height
- 245,8 mm
- Net depth
- 107 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895776901
- Basic packaging weight
- 1,896 kg
- Basic Packaging Dimensions Height
- 0,13 m
- Basic Packaging Dimensions Width
- 0,195 m
- Basic Packaging Dimensions Depth
- 0,27 m
- Basic packaging volume
- 0,007 m³
Transportno pakovanje
- Transport packaging quantity
- 6 pcs
- EAN code for a transport packaging
- 3838895776918
- Transport packaging weight
- 12,174 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 120 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- NH1
- Number of poles
- 3
- Connection type
- Crimping
- Rated current
- 250 A
ETIM klasifikacija – verzija 9.0
