002440264
Zastareo

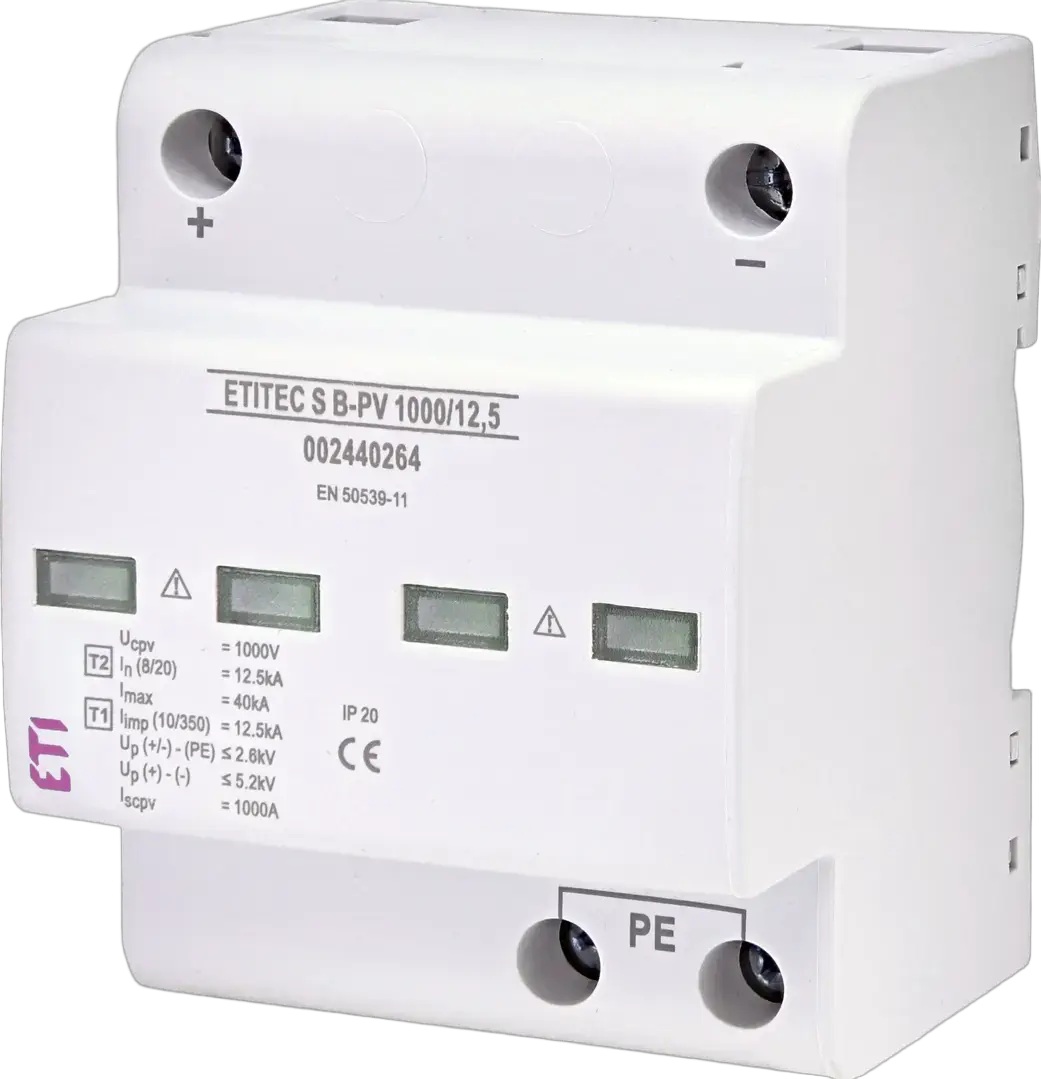

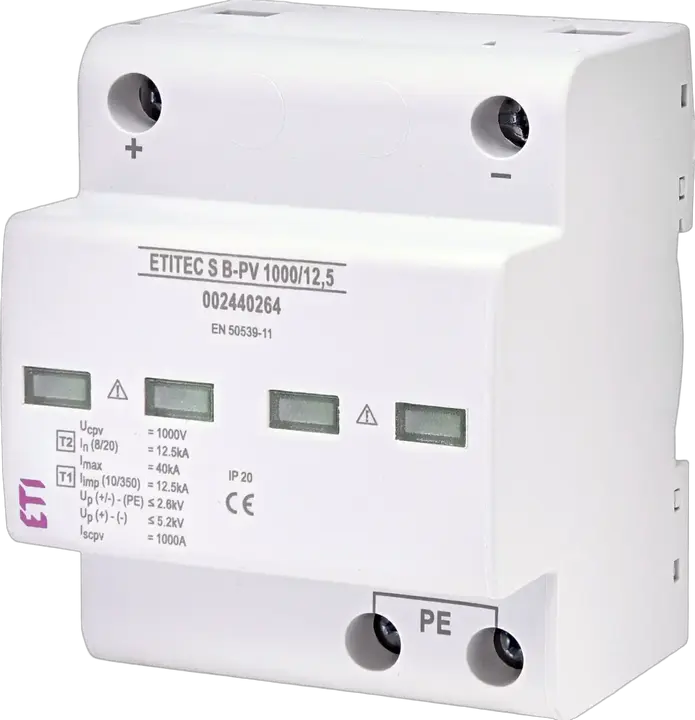

*ETITEC S B-PV 1000/12,5 Odvodnik prenapona
- ETI kod:
- 002440264
- Funkcija:
- SPD
- Tip struje:
- DC
- Priključci za provodnik (mm²):
- 35 mm²
- Tip odvodnika prenapona:
- T1, T2
- DC maks. trajni radni napon Uc:
- 1.000 V
- Maksimalna odvodna struja (10/350) Iimp (kA):
- 12,5 kA
- In (8/20):
- 20 kA
- Up - Zaštitni naponski nivo (kV):
- 2,8 kV
- Daljinska signalizacija:
- No
- Struja curenja:
- Yes
- Sistem uzemljenja:
- DC
- Broj modula:
- 2
- Instalacija:
- PV zaštita
- Dubina ugradnje (mm):
- 71 mm
- Primenjena tehnologija:
- MOV
- IP zaštita:
- IP20
- Grupa kataloga 1:
- ETITEC S B PV
2 Dokumenti
15 Logistika
Proizvod
- Težina
- 270 g
- Net width
- 108 mm
- Net height
- 90 mm
- Net depth
- 71 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895704638
- Basic packaging weight
- 0,8 kg
- Basic packaging volume
- 0,65 dm³
Transportno pakovanje
- Transport packaging quantity
- 3 pcs
- EAN code for a transport packaging
- 3838895704645
- Transport packaging weight
- 2,4 kg
- Transport packaging volume
- 1,95 dm³
- Pallet quantity
- 600 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.000 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 6 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 2,8 kV
- Max. PV-voltage
- 833 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- Da
ETIM klasifikacija – verzija 9.0
