002440681

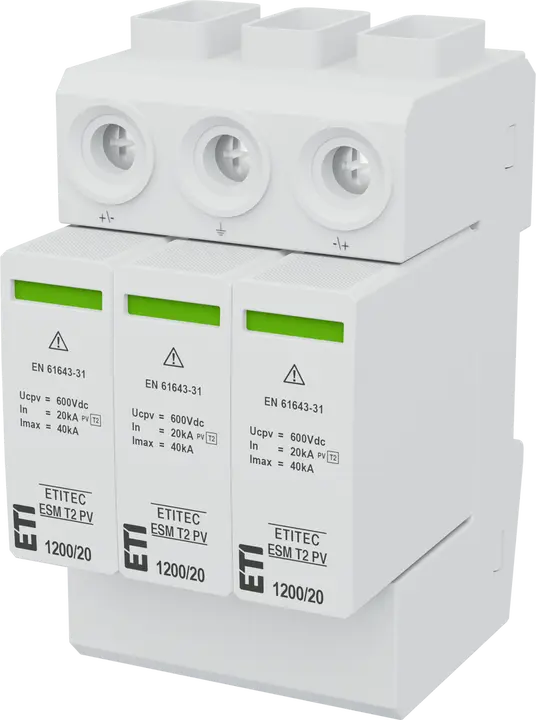

ETITEC ESM T2 PV 1200/20 Y RC Odvodnik prenapona
- ETI kod:
- 002440681
- Funkcija:
- SPD
- Tip struje:
- DC
- Priključci za provodnik (mm²):
- 35 mm²
- Tip odvodnika prenapona:
- T2
- DC maks. trajni radni napon Uc:
- 1.200 V
- In (8/20):
- 20 kA
- Up - Zaštitni naponski nivo (kV):
- 3,9 kV
- Daljinska signalizacija:
- Yes
- Struja curenja:
- No
- Sistem uzemljenja:
- PV
- Broj modula:
- 3
- Instalacija:
- PV zaštita
- Dubina ugradnje (mm):
- 60 mm
- Primenjena tehnologija:
- MOV, GDT
- IP zaštita:
- IP20
- Grupa kataloga 1:
- ETITEC ESM PV
18 Logistika
Proizvod
- Težina
- 0,275 kg
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895927426
- Basic packaging weight
- 0,286 kg
- Basic Packaging Dimensions Height
- 81 mm
- Basic Packaging Dimensions Width
- 61 mm
- Basic Packaging Dimensions Depth
- 109 mm
- Basic packaging volume
- 0,539 dm³
Transportno pakovanje
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895927433
- Transport packaging weight
- 1,511 kg
- Transport Packaging Dimensions Height
- 115 mm
- Transport Packaging Dimensions Width
- 305 mm
- Transport Packaging Dimensions Depth
- 83 mm
- Transport packaging volume
- 2,911 dm³
- Pallet quantity
- 1.715 pcs
- Customs tariff
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.200 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 9 kA
- Voltage protection level
- 3,9 kV
- Max. PV-voltage
- 1.000 V
- Signalling at the device
- Optical
- Category type 2
- Da
- With remote signalling contact
- Da
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- Da
ETIM klasifikacija – verzija 9.0
