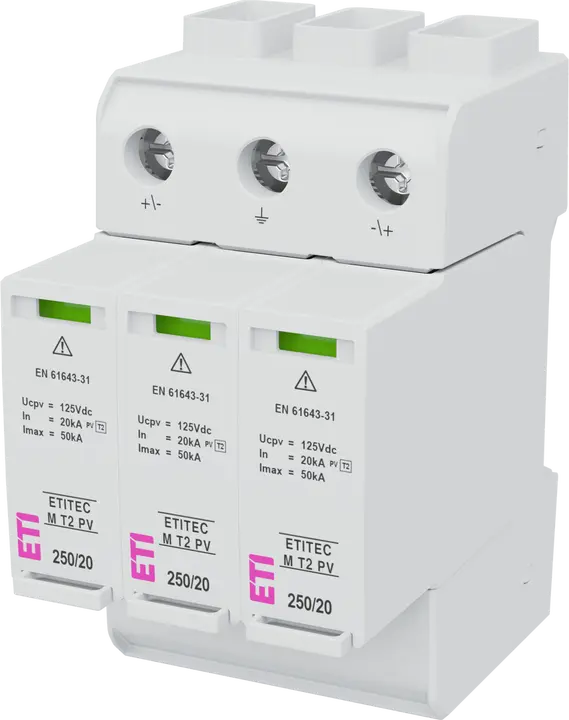

ETITEC M T2 PV 250/20 Y RC Odvodnik prenapona

ETI kod:: 002440733
Funkcija:: SPD
Tip struje:: DC
Priključci za provodnik (mm²):: 35 mm²
Tip odvodnika prenapona:: T2
DC maks. trajni radni napon Uc:: 250 V
In (8/20):: 20 kA
Up - Zaštitni naponski nivo (kV):: 1 kV
Daljinska signalizacija:: Yes
Struja curenja:: Yes
Sistem uzemljenja:: PV
Broj modula:: 3
Instalacija:: PV zaštita
Dubina ugradnje (mm):: 70 mm
Primenjena tehnologija:: MOV
IP zaštita:: IP20
Grupa kataloga 1:: ETITEC M PV

Proizvod

Težina: 0,3 kg
Net width: 54 mm
Net height: 110,6 mm
Net depth: 77,85 mm
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895966234
Basic packaging weight: 0,35 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Transportno pakovanje

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838895966241
Transport packaging weight: 1,831 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1.130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 50 kA
Number of conductors (without earthing): 2
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 250 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 11 kA
Voltage protection level: 1 kV
Max. PV-voltage: 208 V
Signalling at the device: Optical
Category type 2: Da
With remote signalling contact: Da
Nominal discharge surge current (8/20): 20 kA
System configuration DC: Da

ETIM klasifikacija – verzija 9.0
