002443000

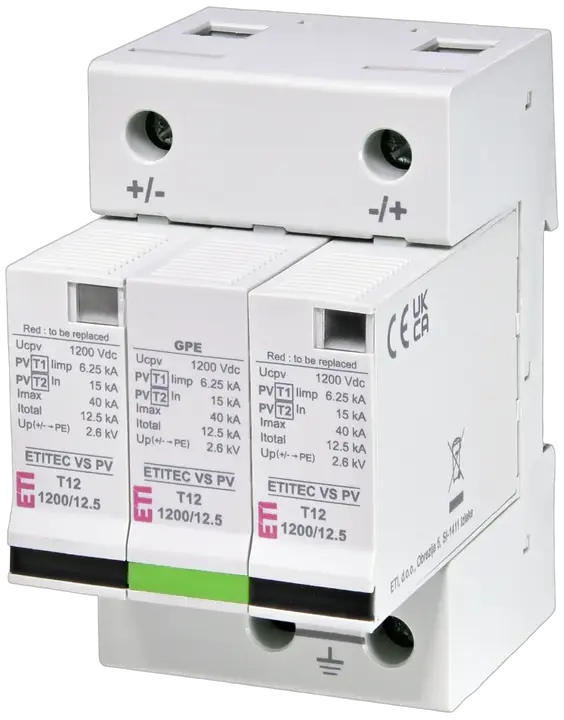

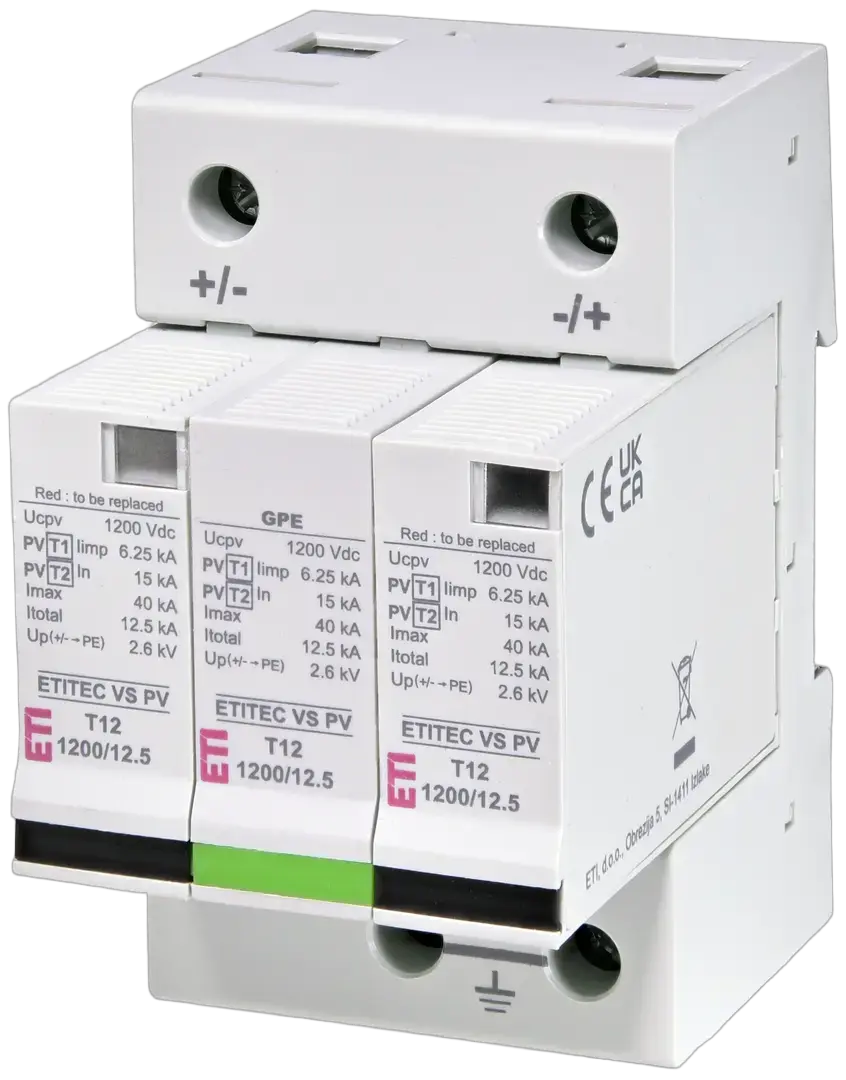

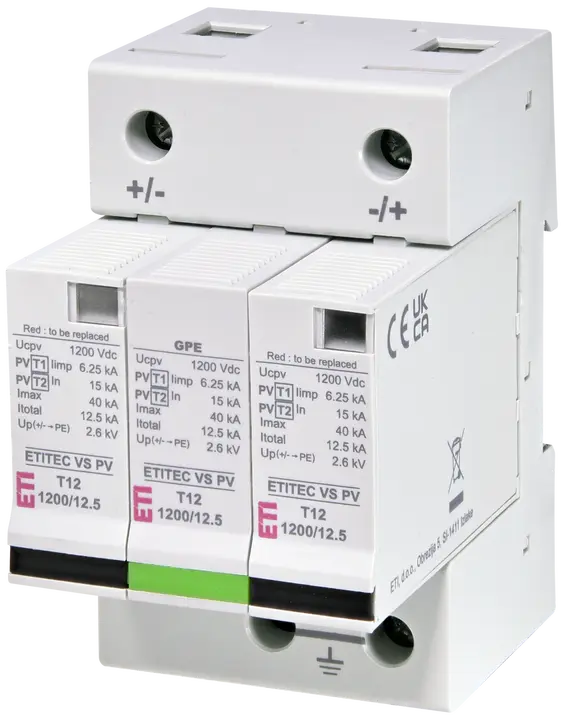

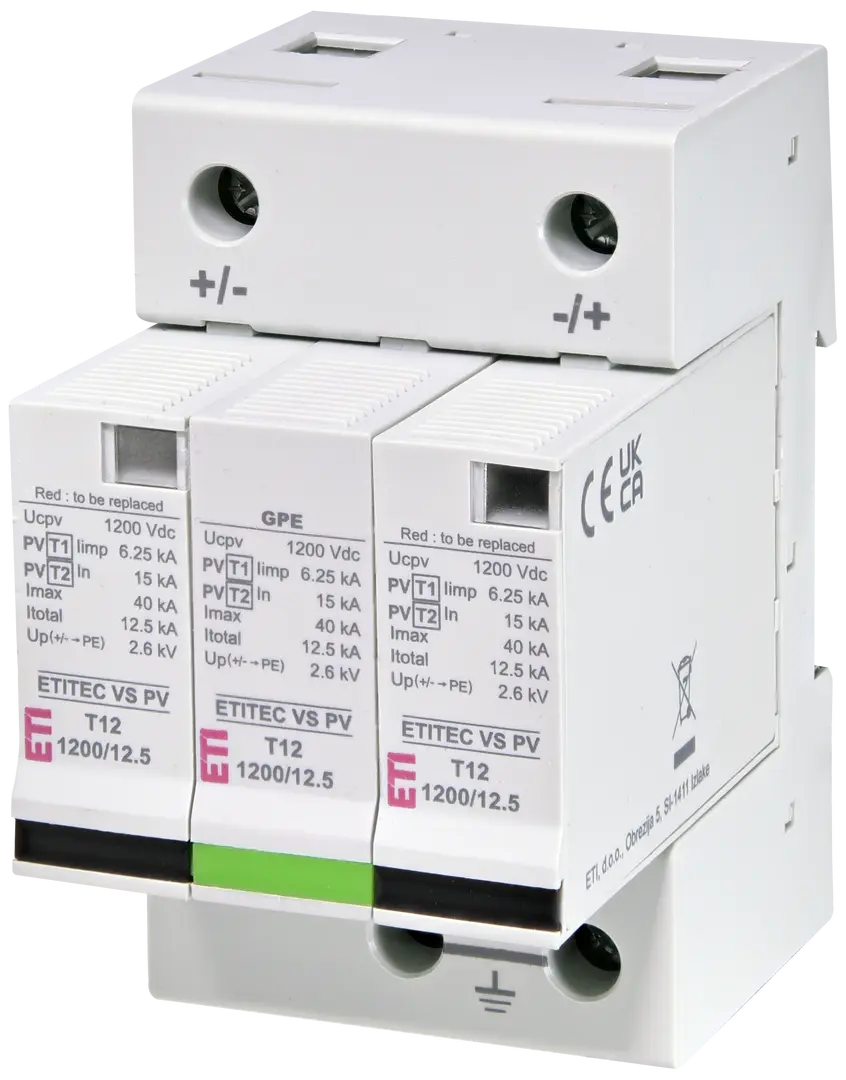

Slika ETITEC VS PV T12 1200/12,5

ETITEC VS PV T12 1200/12,5 Odvodnik prenapona

ETI kod:: 002443000
Funkcija:: SPD
Tip struje:: DC
Tip odvodnika prenapona:: T1, T2
DC maks. trajni radni napon Uc:: 1.200 V
Maksimalna odvodna struja (10/350) Iimp (kA):: 12,5 kA
Iimp - Ukupna Impulsna Struja(10/350) (kA):: 12,5 kA
In (8/20):: 20 kA
Imax(8/20) [kA]:: 40 kA
Up - Zaštitni naponski nivo (kV):: 1,3 kV
Daljinska signalizacija:: No
Struja curenja:: No
Broj modula:: 3
Instalacija:: PV protection
Dubina ugradnje (mm):: 67 mm
Primenjena tehnologija:: MOV, GDT
IP zaštita:: IP20
Grupa kataloga 1:: ETITEC V

Proizvod

Težina: 0,415 kg
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400100221
Basic packaging weight: 0,025 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 57 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,473 dm³

Transportno pakovanje

Intermediate packaging quantity: 3 pcs
EAN code for a intermediate packaging: 3838400100238
Intermediate packaging weight: 1,455 kg
Intermediate Packaging Dimensions Height: 105 mm
Intermediate Packaging Dimensions Width: 90 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 24 pcs
EAN code for a transport packaging: 3838400100245
Transport packaging weight: 17 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 960 pcs
Customs tariff: 85363030

System configuration other: Da
Voltage switching spark gap technology: Da
Voltage protection level (DC+/DC- - PE): 2,6 kV
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1.000 V
Lightning impulse current (10/350 µs): 6,25 kA
Max. PV-voltage: 1.200 V
Number of poles: 3
Voltage protection level (DC+ - DC-): 4,6 kV
Signalling at the device: Optical
System configuration DC: Da

ETIM klasifikacija – verzija 9.0
