001102420

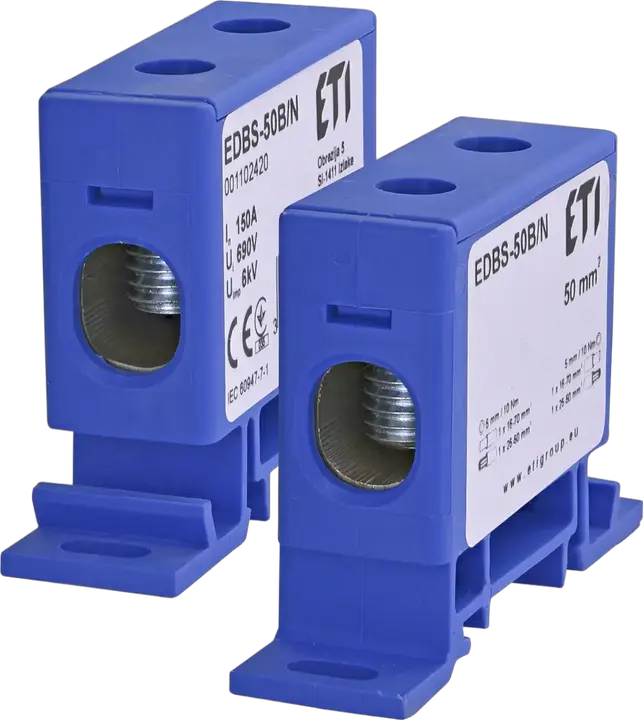

EDBS-50B/N Stezaljke za povezivanje provo
- ETI kod:
- 001102420
- Vrsta pribora:
- EDB Distributivni blokovi na DIN šinu
- Grupa kataloga 1:
- EDB Distributivni blokovi na DIN šinu
- Kataloška podgrupa:
- EDBM razvodni blok za DIN šinu
- Max. presek priključnog provodnika (mm²):
- 50 mm²
- Izvor:
- N
- Tip montaže:
- Montaža na DIN šinu TH 35
- Nazivna struja:
- 150 A
- Nazivni AC napon:
- 690 V
- Nazivni DC napon:
- 690 V
- Nazivni izolacioni napon (V):
- 690 V
- Nazivna prekidna moć:
- 6 kA
- Visina (mm):
- 40 mm
- Širina (mm):
- 17,8 mm
- Dubina (mm):
- 70 mm
- Nazivni poprečni presek:
- 16-70 mm²
- Materijal osnove:
- PA6 GF25
- Stezni materijal:
- Al6060+Sn
16 Logistika
Proizvod
- EAN code for a single product
- 3838895742654
- Težina
- 0,04 kg
- Net width
- 17,8 mm
- Net height
- 70 mm
- Net depth
- 45 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838895741435
- Basic packaging weight
- 0,76 kg
- Basic packaging volume
- 0,44 dm³
Transportno pakovanje
- Transport packaging quantity
- 200 pcs
- EAN code for a transport packaging
- 3838895741442
- Transport packaging weight
- 15,2 kg
- Transport packaging volume
- 8,8 dm³
- Pallet quantity
- 10.000 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 150 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 2
- Depth
- 70 mm
- Rated voltage
- 690 V
- Colour
- Blue
- Height
- 40 mm
- Connectable conductor cross section solid-core(Min)
- 16 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikacija – verzija 9.0
