001102426

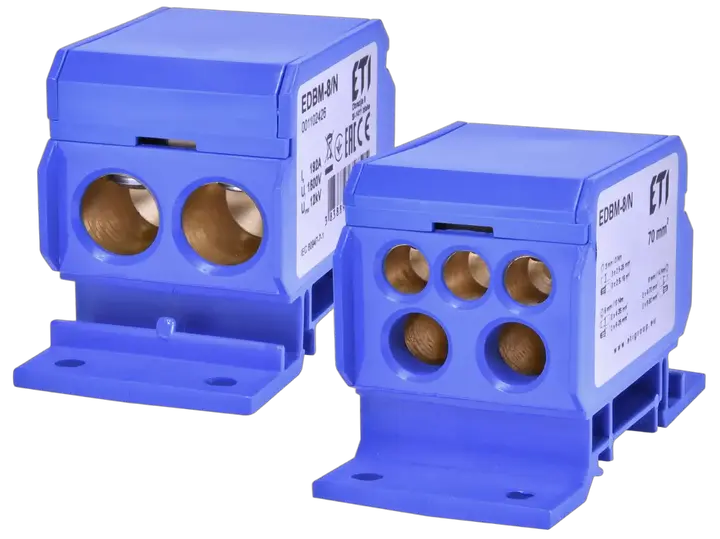

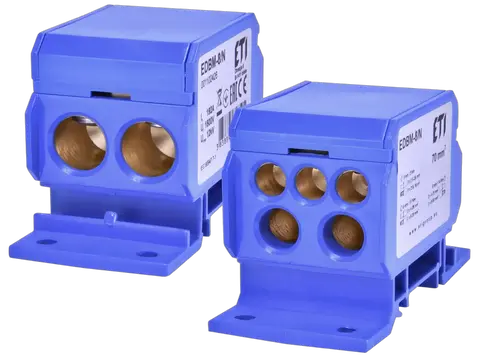

EDBM-8/N Distributivni blok
- ETI kod:
- 001102426
- Vrsta pribora:
- EDB Distributivni blokovi na DIN šinu
- Grupa kataloga 1:
- EDB Distributivni blokovi na DIN šinu
- Kataloška podgrupa:
- EDBM razvodni blok za DIN šinu
- Max. presek priključnog provodnika (mm²):
- 70 mm²
- Izvor:
- N
- Tip montaže:
- Montaža na DIN šinu TH 35
- Nazivna struja:
- 192 A
- Nazivni AC napon:
- 1500 V
- Nazivni DC napon:
- 1500 V
- Nazivni izolacioni napon (V):
- 1.500 V
- Nazivna prekidna moć:
- 12 kA
- Visina (mm):
- 44 mm
- Širina (mm):
- 40 mm
- Dubina (mm):
- 80 mm
- Nazivni poprečni presek:
- 2.5-70 mm²
- Materijal osnove:
- PA6 GF25
- Stezni materijal:
- MO-58
16 Logistika
Proizvod
- EAN code for a single product
- 3838895747505
- Težina
- 0,225 kg
- Net width
- 40 mm
- Net height
- 79 mm
- Net depth
- 50,6 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 5 pcs
- EAN code for a basic packaging
- 3838895747482
- Basic packaging weight
- 1,16 kg
- Basic packaging volume
- 1,05 dm³
Transportno pakovanje
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895747499
- Transport packaging weight
- 23,2 kg
- Transport packaging volume
- 21 dm³
- Pallet quantity
- 3.000 pcs
- Customs tariff
- 85369010
17 ETIM
- Width
- 40 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 7
- Depth
- 80 mm
- Rated voltage
- 1.500 V
- Colour
- Blue
- Height
- 44 mm
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Connectable conductor cross section multi-wired(Min)
- 6 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikacija – verzija 9.0
