001101019

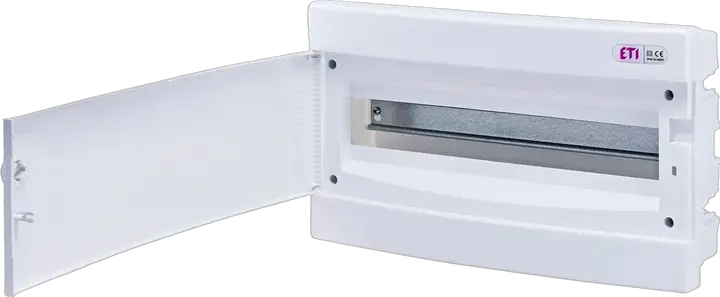

ECM18PO Razdelnik
- ETI kod:
- 001101019
- Broj redova:
- 1
- Grupa kataloga 1:
- ECM uzidne spratne table IP40
- Tip vrata:
- Bela vrata
- Veličina kućišta:
- 18
- Tip montaže:
- Uzidna montaža
- IP zaštita:
- IP40
- Veličina okvira (broj redova):
- 1
- Broj modula (ukupno/po vrsti):
- 18
- Vrata (materijal, boja):
- Plastična, Bijela
- Osnova kućišta (materijal, boja):
- Plastična, Bela
- Broj PE/N terminala (priključka):
- 13
- Test sa užarenom žicom (°C):
- 650 °C
- Nazivni DC napon:
- 400 V
- Nazivna struja:
- 63 A
- Nazivni AC napon:
- 400 V
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 1,207 kg
- Net width
- 392,2 mm
- Net height
- 232 mm
- Net depth
- 105,8 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895499633
- Basic packaging weight
- 1,2 kg
- Basic Packaging Dimensions Height
- 392 mm
- Basic Packaging Dimensions Width
- 232 mm
- Basic Packaging Dimensions Depth
- 106 mm
- Basic packaging volume
- 20,926 dm³
Transportno pakovanje
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895499640
- Transport packaging weight
- 6 kg
- Transport Packaging Dimensions Height
- 548 mm
- Transport Packaging Dimensions Width
- 406 mm
- Transport Packaging Dimensions Depth
- 248 mm
- Transport packaging volume
- 55,177 dm³
- Pallet quantity
- 825 pcs
- Customs tariff
- 85381000
20 ETIM
- Built-in depth
- 68 mm
- Width
- 392 mm
- DIN-rail
- Da
- Type of covering
- Door
- Neutral terminal block
- Da
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- Da
- Earthing terminal block
- Da
- Built-in height
- 212 mm
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 382 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 232 mm
- Width in number of modular spacings
- 18
- RAL-number
- 9.003
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
25 Oznake
001101019RazdelnikECM18POETIBOXDistribution boards DIDODIDO-EFlush mountedWhite doorWhite doorMeđunarodniOrmari, razvodne table, opremaRazvodne table i ormaniPlastične tableBroj modula (ukupno/po vrsti): 18/18Broj PE/N terminala (priključka): 13/13Test sa užarenom žicom (°C): 650 °CVrata (materijal, boja): Bijela, PlastičnaVeličina okvira (broj redova): 1Osnova kućišta (materijal, boja): Bela, PlastičnaIP zaštita: IP40Nazivni AC napon: 400 V/400 VTip montaže: Uzidna montažaNazivni DC napon: 400 V/400 VNazivna struja: 63 A/63 ARazdelnik Tip montaže: Uzidna montaža IP zaštita: IP40 Veličina okvira (broj redova): 1 Broj modula (ukupno/po vrsti): 18/18 Vrata (materijal, boja): Bijela, Plastična Osnova kućišta (materijal, boja): Bela, Plastična
