002540018

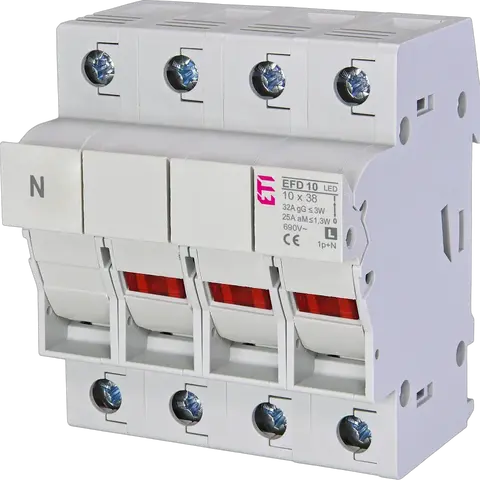

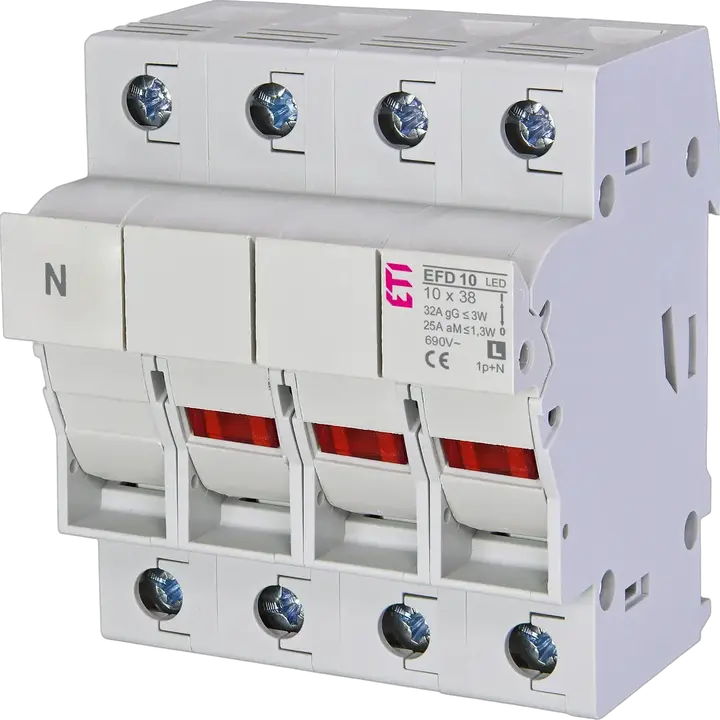

EFD 10 3p+N LED L rastavljač
- ETI kod:
- 002540018
- Grupa kataloga 1:
- LV-Osigurač-rastavljač
- Za upotrebu sa:
- CH osigurači
- Grupa proizvoda:
- LV-Osigurač-rastavljač
- Prenaponska kategorija:
- III
- Opis tipa:
- EFD
- Veličina:
- 10x38
- Tip montaže:
- Montaža na DIN šinu
- Broj polova:
- 3+N levo
- Nazivni AC napon:
- 690 V
- Kategorija upotrebe:
- AC-22B
- Nazivna struja:
- 32 A
- Indikator:
- LED
- Temperatura okoline (°C):
- -5/40 °C
- Maksimalna dozvoljena raspodela snage po osiguraču (W):
- 3 W
- Standardi:
- IEC60947-1, IEC60947-3
- Primena:
- Stambene i industrijske instalacije
- IP zaštita:
- IP20
6 Dokumenti
22 Logistika
Proizvod
- Net depth
- 64,4 mm
- Težina
- 254 g
- Net width
- 70 mm
- Net height
- 82,9 mm
- Stock unit of measure
- pcs
- EAN code for a single product
- 3838400032638
Osnovno pakovanje
- EAN code for a basic packaging
- 3838895702368
- Basic packaging weight
- 0,818 kg
- Basic Packaging Dimensions Depth
- 91 mm
- Basic Packaging Dimensions Height
- 79 mm
- Basic packaging volume
- 1,582 dm³
- Basic Packaging Dimensions Width
- 220 mm
- Basic packaging quantity
- 3 pcs
Transportno pakovanje
- Transport packaging weight
- 7,715 kg
- Transport packaging volume
- 0,017 m³
- Transport packaging quantity
- 27 pcs
- Customs tariff
- 85389099
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- EAN code for a transport packaging
- 3838895702375
- Pallet quantity
- 1.404 pcs
9 ETIM
- Built-in depth
- 60 mm
- For fuse size
- 10x38 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 4
- Concurrently switching neutral conductor
- Da
- With optical defect indication
- Da
- Width in number of modular spacings
- 4
ETIM klasifikacija – verzija 9.0
