003903204

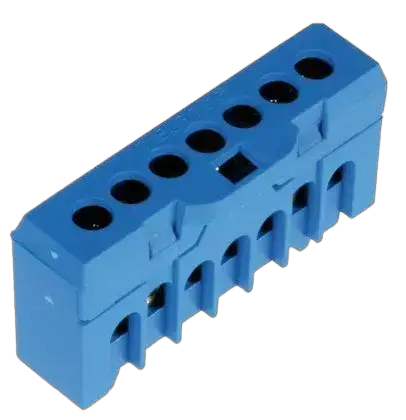

ESC-QBLOK7001 Distributivni blok
- ETI kod:
- 003903204
- Nazivni AC napon:
- 500 V
- Nazivni DC napon:
- 500 V
- Grupa kataloga 1:
- Priključni blokovi tipa ES vijaka
- Tip montaže:
- Montaža na DIN šinu TH 35
- Opis tipa:
- Priključni blokovi tipa ES vijaka
- Nivo:
- Jednostruki
- Boja:
- Plava
- Nazivni poprečni presek:
- 10 mm²
- Maksimalna struja sa nominalnim poprečnim presekom (mm²):
- 63 mm²
- Max struja sa Max poprečnim presekom (mm²):
- 63 mm²
- Priključci za provodnik (mm²):
- 16 mm²
- Unakrsna veza:
- No
- Potreban je krejnji deo:
- No
- Funkcija:
- Ekvipotencijalne razvodne ploče
6 Dokumenti
15 Logistika
Proizvod
- EAN code for a single product
- 3838895862772
- Težina
- 0,045 kg
- Net width
- 53 mm
- Net height
- 31,3 mm
- Net depth
- 13 mm
- Stock unit of measure
- pcs
Transportno pakovanje
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838895797685
- Transport packaging weight
- 0,32 kg
- Transport Packaging Dimensions Height
- 40 mm
- Transport Packaging Dimensions Width
- 134 mm
- Transport Packaging Dimensions Depth
- 116 mm
- Transport packaging volume
- 0,622 dm³
- Pallet quantity
- 12.500 pcs
- Customs tariff
- 85369010
21 ETIM
- Width
- 16 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 63 A
- Mounting method
- DIN rail (top hat rail) 35 mm
- Number of levels
- 1
- Type of electrical connection 1
- Screw connection
- Type of electrical connection 2
- Screw connection
- Rated voltage
- 500 V
- Colour
- Blue
- Height
- 33 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section multi-wired(Min)
- 1,5 mm²
- Connectable conductor cross section fine-strand with cable end sleeve(Min)
- 1,5 mm²
- Connectable conductor cross section fine-strand without cable end sleeve(Min)
- 1,5 mm²
- Operating temperature(Min)
- -40 °C
- Connectable conductor cross section solid-core(Max)
- 16 mm²
- Connectable conductor cross section fine-strand without cable end sleeve(Max)
- 10 mm²
- Connectable conductor cross section multi-wired(Max)
- 10 mm²
- Operating temperature(Max)
- 100 °C
- Connectable conductor cross section fine-strand with cable end sleeve(Max)
- 10 mm²
ETIM klasifikacija – verzija 9.0
