004673035

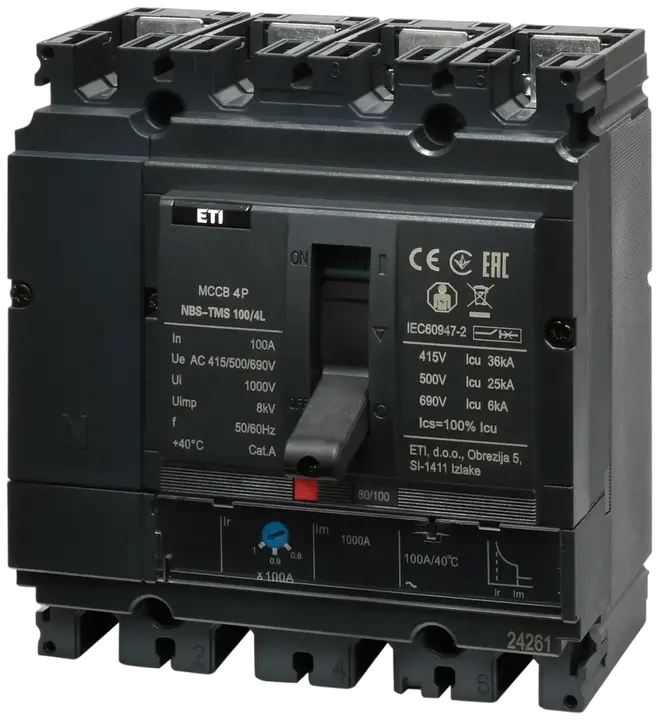

NBS-TMS 100/4S 63A 4P Kompaktni prekidač
- ETI kod:
- 004673035
- Primena:
- 60947
- Nazivna struja:
- 63 A
- Broj polova:
- 4
- Tip konekcije:
- Prednji priključak
- Nazivni impulsni napon Uimp (kV):
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics (kA):
- 50 kA
- Nazivni radni napon (V AC):
- 690 V
- Nazivni izolacioni napon (V):
- 800 V
- Temperaturno podešavanje:
- 0,8-1
- Magnetno podešavanje:
- 10In
- Prilagodljiv ili fiksirani:
- Podesivi
- Standardi:
- 60947
- Funkcija:
- MCCB
18 Logistika
Proizvod
- Težina
- 1,9 kg
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895936992
- Basic packaging weight
- 2,17 kg
- Basic Packaging Dimensions Height
- 135 mm
- Basic Packaging Dimensions Width
- 150 mm
- Basic Packaging Dimensions Depth
- 182 mm
- Basic packaging volume
- 3,686 dm³
Transportno pakovanje
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895937005
- Transport packaging weight
- 27,04 kg
- Transport Packaging Dimensions Height
- 380 mm
- Transport Packaging Dimensions Width
- 320 mm
- Transport Packaging Dimensions Depth
- 465 mm
- Transport packaging volume
- 56,544 dm³
- Pallet quantity
- 204 pcs
- Customs tariff
- 85362010
15 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 63 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 40 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 50 A
ETIM klasifikacija – verzija 9.0
1 Dijagrami
0 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
25 Oznake
004673035Kompaktni prekidačNBS-TMS 100/4S 63A 4PETIBREAKMCCBNBSNBSThermal magneticNBS 100MeđunarodniNiskonaponski kompaktni prekidači I niskonaponski rastavljačiCircuit breakers NBS Series 20-630ANazivni impulsni napon Uimp (kV): 8 kVTip konekcije: Prednji priključakNazivni radni napon (V AC): 690 VFunkcija: MCCBBroj polova: 4Nazivni izolacioni napon (V): 800 VPrilagodljiv ili fiksirani: PodesiviMagnetno podešavanje: 10InStandardi: 60947Temperaturno podešavanje: 0,8-1Nazivna struja: 63 A/63 ANazivna prekidna moć pri 415V Icu/Ics (kA): 50 kA/50 kAKompaktni prekidač
