004673045

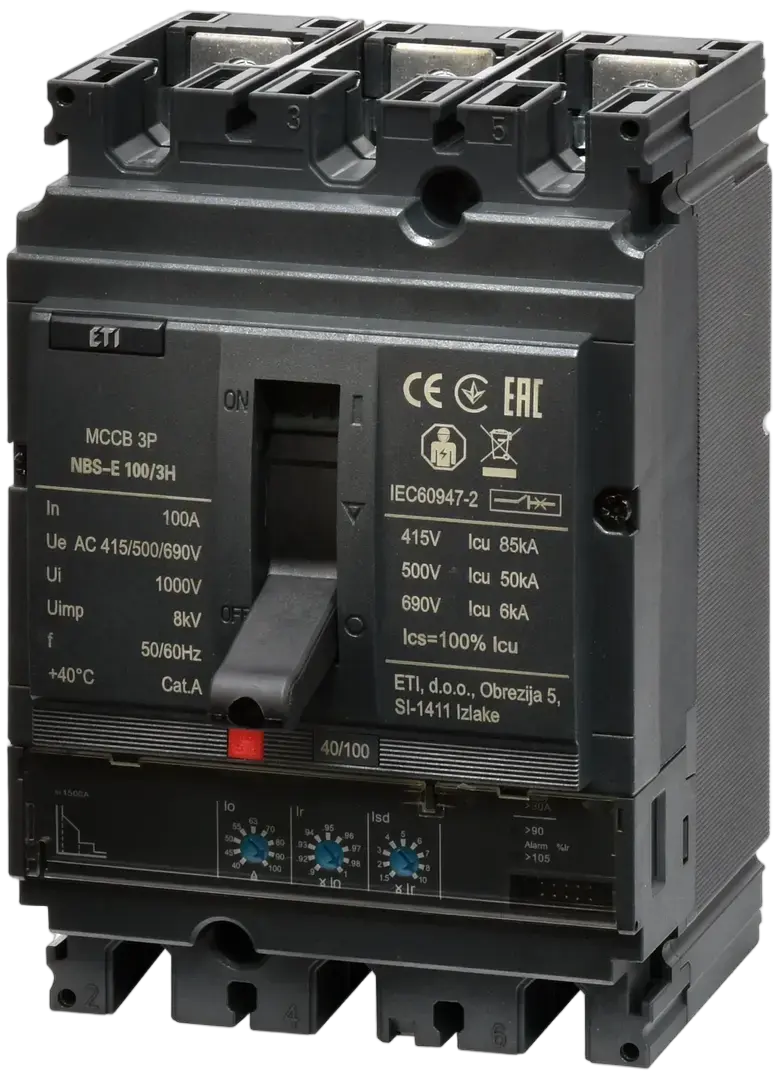

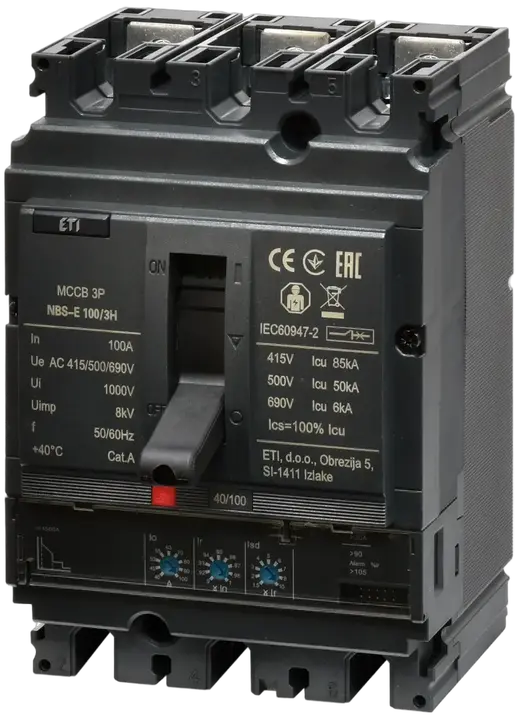

NBS-E 100/3H 100A 3P Kompaktni prekidač
- ETI kod:
- 004673045
- Primena:
- 60947
- Nazivna struja:
- 100 A
- Broj polova:
- 3
- Tip konekcije:
- Prednji priključak
- Nazivni impulsni napon Uimp (kV):
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics (kA):
- 85 kA
- Nazivni radni napon (V AC):
- 690 V
- Nazivni izolacioni napon (V):
- 1.000 V
- Temperaturno podešavanje:
- (0,4-1) x In
- Magnetno podešavanje:
- (1,5-10) x Ir
- Prilagodljiv ili fiksirani:
- Podesivi
- Standardi:
- 60947
- Funkcija:
- MCCB
- Grupa kataloga 1:
- NBS
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895937135
- Basic packaging weight
- 1,79 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Transportno pakovanje
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895937142
- Transport packaging weight
- 22,08 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362090
17 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 100 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 85 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 40 A
- Adjustment range short-term delayed short-circuit release(Min)
- 60 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 1.000 A
- Overload release current setting(Max)
- 100 A
ETIM klasifikacija – verzija 9.0
1 Softver i drajveri
Softver je obezbeđen kakav jeste, bez ikakvih garancija. Autor nije u obavezi da pruži podršku, uslugu, ispravke ili nadogradnje za besplatne softverske programe ili drajvere.
26 Oznake
004673045Kompaktni prekidačNBS-E 100/3H 100A 3PETIBREAKMCCBNBSNBSElectronicNBS 100MeđunarodniNiskonaponski kompaktni prekidači I niskonaponski rastavljačiCircuit breakers NBS Series 20-630ANazivni impulsni napon Uimp (kV): 8 kVTip konekcije: Prednji priključakNazivni radni napon (V AC): 690 VFunkcija: MCCBBroj polova: 3Nazivni izolacioni napon (V): 1000 VPrilagodljiv ili fiksirani: PodesiviMagnetno podešavanje: (1,5-10) x IrStandardi: 60947Temperaturno podešavanje: (0,4-1) x InNazivna struja: 100 A/100 ANazivna prekidna moć pri 415V Icu/Ics (kA): 85 kA/85 kAGrupa kataloga 1: NBSKompaktni prekidač
