004673115

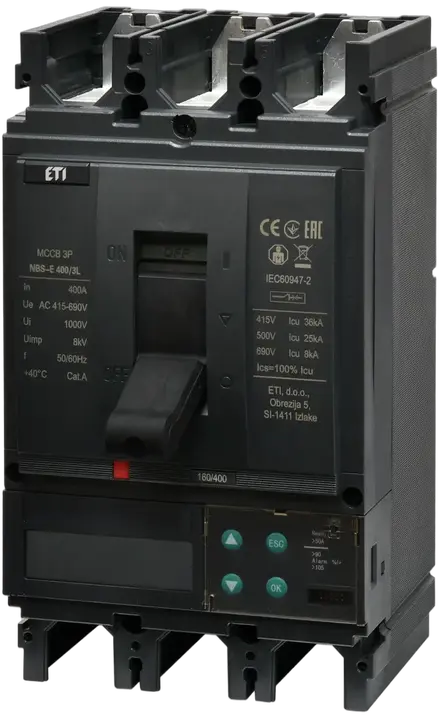

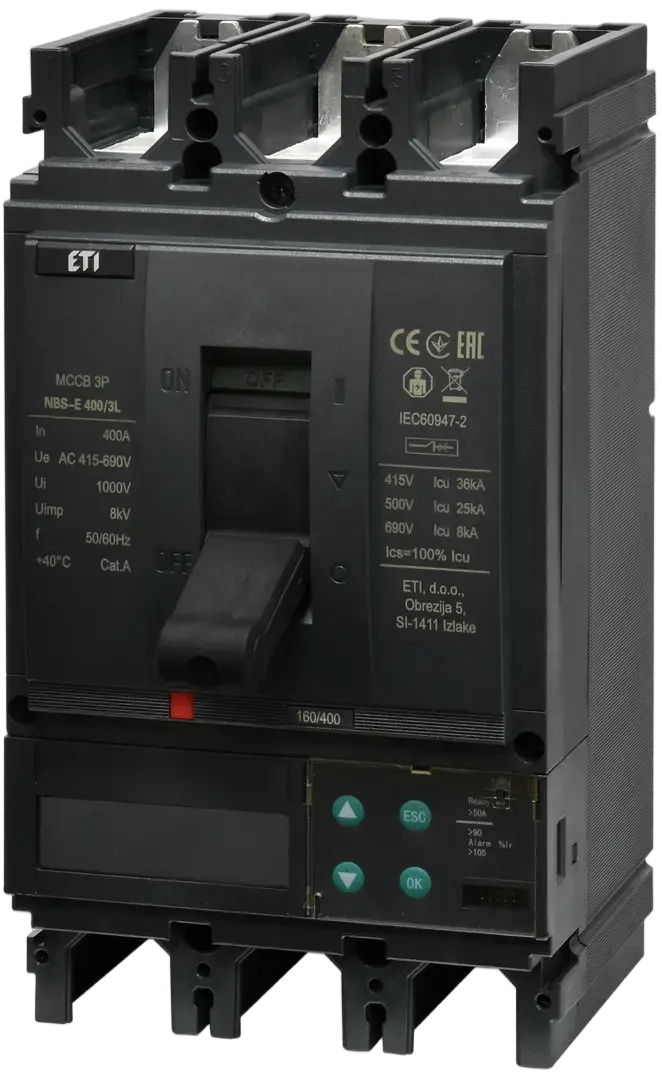

NBS-E 400/3L LCD 400A 3P Kompaktni prekidač
- ETI kod:
- 004673115
- Primena:
- 60947
- Nazivna struja:
- 400 A
- Broj polova:
- 3
- Tip konekcije:
- Prednji priključak
- Nazivni impulsni napon Uimp (kV):
- 8 kV
- Nazivna prekidna moć pri 415V Icu/Ics (kA):
- 36 kA
- Nazivni radni napon (V AC):
- 690 V
- Nazivni izolacioni napon (V):
- 1.000 V
- Temperaturno podešavanje:
- (0,4-1) x In
- Magnetno podešavanje:
- (1,5-12) x Ir
- Prilagodljiv ili fiksirani:
- Podesivi
- Standardi:
- 60947
- Funkcija:
- MCCB
- Grupa kataloga 1:
- NBS
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 6,5 kg
- Net width
- 140 mm
- Net height
- 255 mm
- Net depth
- 137,31 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895941224
- Basic packaging weight
- 4,8 kg
- Basic Packaging Dimensions Height
- 184 mm
- Basic Packaging Dimensions Width
- 150 mm
- Basic Packaging Dimensions Depth
- 280 mm
- Basic packaging volume
- 7,728 dm³
Transportno pakovanje
- Transport packaging quantity
- 4 pcs
- EAN code for a transport packaging
- 3838895941231
- Transport packaging weight
- 19,8 kg
- Transport Packaging Dimensions Height
- 335 mm
- Transport Packaging Dimensions Width
- 335 mm
- Transport Packaging Dimensions Depth
- 365 mm
- Transport packaging volume
- 40,962 dm³
- Pallet quantity
- 96 pcs
- Customs tariff
- 85362090
18 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 400 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 160 A
- Adjustment range short-term delayed short-circuit release(Min)
- 240 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 4.800 A
- Overload release current setting(Max)
- 400 A
ETIM klasifikacija – verzija 9.0
