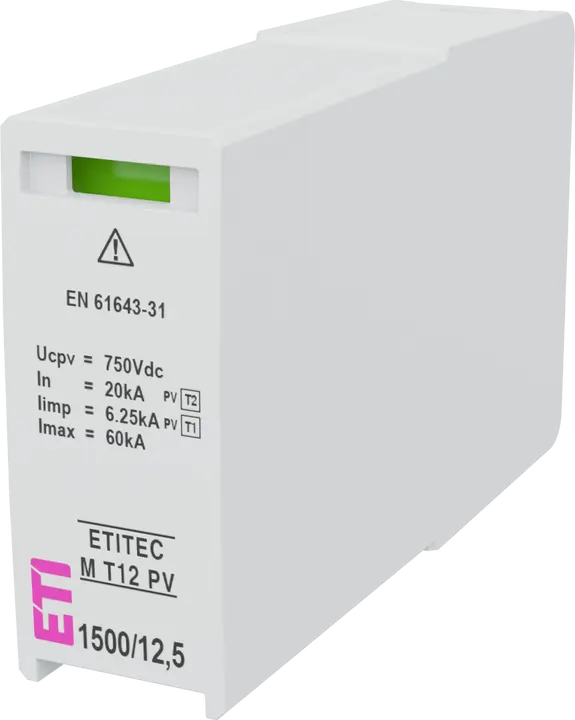

MOD. M T12 PV 750/6,25 S Odvodnik prenapona

ETI kod:: 002440522
Funkcija:: SPD Modul
Sistem uzemljenja:: DC
Grupa kataloga 1:: ETITEC M PV
Instalacija:: PV zaštita
IP zaštita:: IP20
Struja curenja:: Yes
Primenjena tehnologija:: MOV
Dubina ugradnje (mm):: 73,5 mm
Tip odvodnika prenapona:: T1, T2
DC maks. trajni radni napon Uc:: 750 V
Za upotrebu sa:: ETITEC M T12 PV
Tip struje:: DC
Maksimalna odvodna struja (10/350) Iimp (kA):: 6,25 kA
In (8/20):: 20 kA
Imax(8/20) [kA]:: 60 kA

Pribor

Proizvod

Težina: 0,13 kg
Net width: 18 mm
Net height: 45 mm
Net depth: 82,14 mm
Stock unit of measure: pcs

Osnovno pakovanje

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895839552
Basic packaging weight: 0,096 kg
Basic Packaging Dimensions Height: 99 mm
Basic Packaging Dimensions Width: 24 mm
Basic Packaging Dimensions Depth: 50 mm
Basic packaging volume: 0,119 dm³

Transportno pakovanje

Transport packaging quantity: 28 pcs
EAN code for a transport packaging: 3838895839569
Transport packaging weight: 2,769 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 6.328 pcs
Customs tariff: 85363090

Max. continuous voltage DC: 750 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: On basic element
Construction size: 1 modular spacing
Lightning impulse current (10/350 µs): 6,25 kA
Number of poles: 1
Signalling at the device: Optical
System configuration DC: Da

ETIM klasifikacija – verzija 9.0

Eplan
