002625139

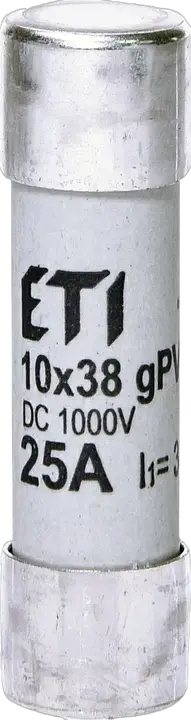

CH10x38 gPV 25A/1000V DC Topljivi osigurač
- ETI kod:
- 002625139
- Grupa proizvoda:
- Osigurači posebne namene
- Podgrupa proizvoda:
- PV
- Grupa kataloga 1:
- Osigurači posebne namene
- Kataloška podgrupa:
- PV osigurač
- Opis tipa:
- CH
- Tip osigurača:
- CH
- Veličina:
- 10x38
- Nazivna struja:
- 25 A
- Nazivni DC napon:
- 1000 V
- Karakteristika:
- gPV
- L/R (ms):
- 2 ms
- DC Prekidna moć:
- 30 kA
- Primena:
- Za zaštitu fotonaponskih modula
- Snaga disipacije (0,7xIn) (W):
- 1,65 W
- Pd (W):
- 4,1 W
- Radni Džulov integral (A2s):
- 470
- Džulov integral pre el.luka (A2s):
- 110
- Standardi:
- IEC 60269-6
6 Dokumenti
22 Logistika
Proizvod
- EAN code for a single product
- 3838400056238
- Težina
- 8,3 g
- Net width
- 10,2 mm
- Net height
- 38,2 mm
- Net depth
- 10,2 mm
- Stock unit of measure
- pcs
Osnovno pakovanje
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838895666240
- Basic packaging weight
- 0,088 kg
- Basic Packaging Dimensions Height
- 11 mm
- Basic Packaging Dimensions Width
- 54 mm
- Basic Packaging Dimensions Depth
- 77,5 mm
- Basic packaging volume
- 0,046 dm³
Transportno pakovanje
- Transport packaging quantity
- 500 pcs
- EAN code for a transport packaging
- 3838895666257
- Transport packaging weight
- 4,481 kg
- Transport Packaging Dimensions Height
- 107 mm
- Transport Packaging Dimensions Width
- 225 mm
- Transport Packaging Dimensions Depth
- 165 mm
- Transport packaging volume
- 3,972 dm³
- Pallet quantity
- 84.000 pcs
- Customs tariff
- 85361050
8 ETIM
- Voltage type
- DC
- Model
- Ceramic fuse
- Size
- 10x38 mm
- Power loss at rated current
- 4,1 W
- Breaking capacity
- 30 kA
- Rated voltage
- 1.000 V
- Rated current
- 25 A
- Utilization category
- gPV (photovoltaic protection)
ETIM klasifikacija – verzija 9.0
